Enkelarmige reddingsbootdavits
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Davit-model: | JYR21 | certificaat: | IACS, MED |
|---|---|---|---|
| SWL: | 23KN | Max. Last hijsen: | 14 KN |
| Hijssnelheid van de boot: | ≥18 m/min | Daalsnelheid van de boot: | S≥(0,4+0,02H) ×60= m/min Waar, S=Daalsnelheid in m/sec |
| Markeren: | Enige Wapenfrc kraanbalk,frc kraanbalk,De Kraanbalk van de reddingsboot |
||
Productomschrijving
Enkelarmige reddingsbootdavits
Productoverzicht
De enkelarmige reddingsbootdavits is een zwenkbaar lanceerapparaat voor het laten zakken en ophalen van een reddingsboot vanuit een binnenboord opstappositie. De gedocumenteerde configuraties maken gebruik van hydraulisch zwenken met een elektrische lier voor het ophalen, opgeslagen energie of handmatige noodzwenking, afstandsbediening van de rem en een enkele val. Publieksgerichte modelverwijzingen op deze pagina zijn R14 en 23DR; leveranciersidentificerende voorvoegsels zijn opzettelijk weggelaten.
De gedocumenteerde serie omvat compacte en middelgrote enkelarmige davits met maximale werkbelastingen van 14 kN tot 23 kN. De configuratie met hogere belasting heeft een maximale veilige werkbelasting van 23 kN met een aparte 14 kN zwenk- en hijsreferentie. De definitieve selectie moet gebaseerd zijn op de goedgekeurde belasting van de reddingsbootdavits, de hijs-/ontgrendelingsregeling, de zwenkradius, de hijshoogte, de daalsnelheid, de elektrische voeding en de certificeringsvereisten.
Snelle specificaties
- Davittype: Enkelarmige hydraulische zwenkende reddingsbootdavits
- Gedocumenteerd werkbelastingsbereik: 14–23 kN
- Hijssnelheid: ≥18 m/min
- Zwenken: Hydraulisch; voorziening voor opgeslagen energie/handmatige nood
- Ontwerpstand: 20° slagzij / 10° trim in gedocumenteerde specificaties
- Opstappositie: Binnenboord
Belangrijkste technische parameters
| Publiek Model | SWL | Hijsen / Zwenken Belasting | Zwenkradius | Val | Systeemgewicht |
| R14 | 14 kN | 14 kN | 3,5 m | Ø14 mm, 18×19, verzinkt niet-draaiend | ~2.400 kg incl. lier |
| 23DR | 23 kN | 14 kN | 4,0 m | Ø16 mm, 18×19, niet-draaiend verzinkt | ~2.800–3.000 kg afhankelijk van projectrevisie |
Structuur & Componenten
De gedocumenteerde enkelarmige davits omvatten de jib/davitsarm, zwenkplaat en lagerarrangement, hydraulisch zwenkapparaat, lier/hijsmeganisme, accumulator, handmatige pomp of handmatig noodapparaat, limietapparaat, afstandsbedieningsregeling, koprol en basis/fundamentinterface. De draagconstructie is van staal; de lierkast is van staal, terwijl de tandwielen gespecificeerd zijn als koolstof/chroomstaal in de beschikbare specificaties.
Aandrijving & Bediening
Normaal zwenken is hydraulisch. De kleinere gedocumenteerde configuratie combineert elektrische, hydraulische en handmatige bediening en maakt gebruik van een elektrische lier voor aangedreven hijsen en zwaartekracht laten zakken. De configuraties met hogere belasting gebruiken een hydraulisch zwenksysteem met opgeslagen energie en/of handmatige pompbewerking in geval van stroomuitval aan boord. Afstandsbediening van de rem maakt het mogelijk om het laten zakken vanuit de reddingsboot te regelen, met bediening van de rem aan dek als alternatief.
| Item | R14 | 23DR |
| Hydraulische zwenkhoek | 330° | 330° |
| Zwenkhoek met opgeslagen energie | ≥110° | 110° of 270° afhankelijk van projectrevisie |
| Hydraulische zwenksnelheid | ≥0,25 omw/min | ≥0,25 omw/min |
| Zwenksnelheid met opgeslagen energie | 0,5 omw/min | 0,6–0,8 omw/min |
| Lier motor | 5,5/6,3 kW projectopties | 8,5/8,6 kW projectopties |
| Pomp motor | 4 kW | 4 kW |
| Bescherming / isolatie | IP56 / Klasse F | IP56 / Klasse F |
Hoe het werkt
De reddingsboot wordt binnenboord opgestapt en aangesloten op het enkelvoudige hijsarrangement. De davits zwenken de boot hydraulisch naar buiten, waarna het laten zakken door zwaartekracht wordt geregeld via de lierrem. Het ophalen gebeurt met de elektrische lier binnen de goedgekeurde hijslast. Opgeslagen hydraulische energie of een handmatig apparaat biedt een noodzwenk-/ophalingspad waar gespecificeerd.
Installatie & Onderhoud
De scheepswerfinterface omvat de davitsbasis/fundering, deksterkte, elektrische voeding, kabelgeleiding, hydraulische olie/tandwielolievoorzieningen waar uitgesloten, en testregelingen aan boord. Voor vervangingsprojecten moeten de bestaande zwenkradius, bootbelasting, haak/valinterface, funderingspositie en bedieningsgeleiding worden gecontroleerd voordat de uitwisselbaarheid wordt bevestigd.
Onderhoud, grondig onderzoek en operationele tests moeten de goedgekeurde instructies van de fabrikant en het toepasselijke SOLAS/MSC.402(96) regime voor reddingsboten en lanceerapparaten volgen.
Selectie & Aanvraaggids
1. Geef het reddingsbootmodel, de goedgekeurde volledig beladen davitslast en de hijs-/ontgrendelingsregeling op.
2. Bevestig de vereiste zwenkradius, hijshoogte, binnenboord opstijggeometrie en bakboord/stuurboord installatie.
3. Bevestig de elektrische voeding van het schip en of zwenken met opgeslagen energie/handmatige nood vereist is.
4. Geef voor vervanging de bestaande davits GA, funderingstekening, valdiameter en bedieningsregeling op.
5. Bevestig de klasse-, vlag- en statutaire certificeringsvereisten voordat u het model definitief vaststelt.
Toepassingen
SOLAS reddingsboten | Vracht- en passagiersschepen | Vervangingsprojecten voor reddingsbootdavits | Enkelvoudige lanceersystemen voor reddingsboten

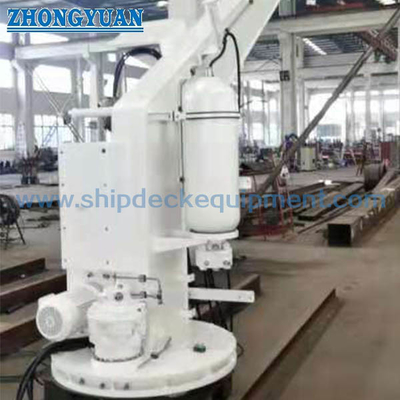

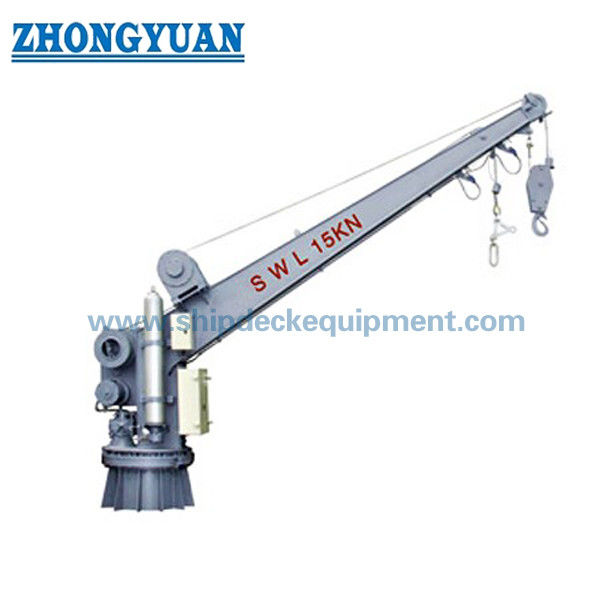

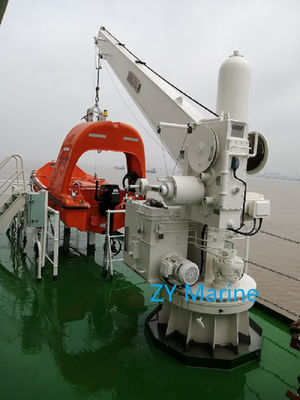

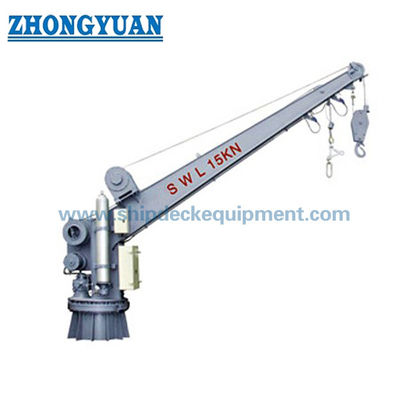

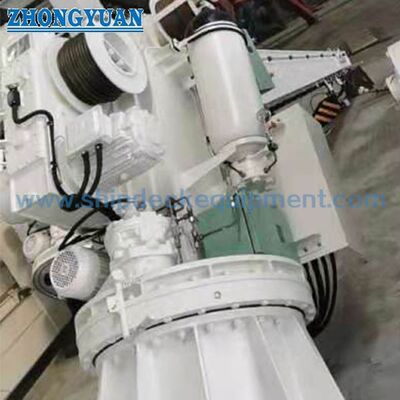

Tekening & Foto's
Veelgestelde vragen
V1. Wat is het verschil tussen de 14 kN en 23 kN configuraties? De 14 kN configuratie is bedoeld voor een kleiner reddingsbootsysteem, terwijl de 23 kN configuratie een hogere maximale veilige werkbelasting heeft met een aparte 14 kN zwenk-/hijsaanduiding.
V2. Kan de davits nog steeds worden bediend na stroomuitval aan boord? De gedocumenteerde systemen omvatten zwenken met opgeslagen energie en/of handmatige noodbediening, maar de exacte noodregeling is afhankelijk van het goedgekeurde model.
V3. Kan deze pagina worden gebruikt om een davits voor snelle reddingsboten te selecteren? Nee. Lanceerapparaten voor snelle reddingsboten hebben veel hogere eisen aan hijssnelheid en schok-/spanningsregeling en worden apart behandeld.
