ISO 13797 Plate Fabricated Pipe Welded Mooring Towing Cruciform Bollards

Productdetails:

Plaats van herkomst: China
Merknaam: Zhongyuan Marine Equipmen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Modelnummer: standaard of op maat

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 eenheid
Prijs: Based on quotation
Verpakking Details: Exporteer standaardpallet of aangepaste verpakking
Levertijd: Op basis van projectvereisten
Betalingscondities: T/T, L/C
Levering vermogen: Productie op maat op basis van projectvereisten
Beste prijs Contact

Gedetailleerde informatie

Nominale diameter: 150 tot 350 mm Technische standaard: GB/T 36665-2018 & ISO 13797:2020(E)
Materiaal: Vloeistaal; Roestvrij staal Gewicht: 31 tot 204 kg
Swl: 78-736KN Oppervlaktebehandeling: zandstralen tot S2.5 + één laag epoxy shopprimer, spiegel- of satijnglans gepolijst, gepolijst, gega
Classificatiecertificaten: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, enz
Markeren:

Aanmeren Trekkende kruisvormige bollarden

,

Scheepstrekkingsapparatuur Kruisvormige bollarden

,

ISO 13797 Buizenbollarden van platen

Productomschrijving

Gelaste stalen kruisvormige bolder voor scheepsafmering & slepen | ISO 13797:2020



Productoverzicht

De ISO 13797 kruisvormige bolder is een gelaste afmeer- en sleepfitting voor schepen, geschikt voor installatie op zeeschepen waar afmeerlijnen of sleepkabels rond een sterke op het dek gemonteerde bolderconstructie moeten worden geleid, vastgehouden en gerangschikt. De kruisvormige constructie maakt gebruik van een hoofdpaal en een dwarsbuis / dwarsbalk om de lijnvastzetting en lijnrangschikking te verbeteren in vergelijking met een eenvoudige enkele paal, terwijl de dekfundering en lokale versteviging cruciaal blijven voor het daadwerkelijke belastingspad aan boord.

Deze pagina is geschreven voor pijpgelast Type A en plaatgefabriceerd Type B kruisvormige bolders volgens ISO 13797:2020 en GB/T 36665-2018. De geleverde tabel omvat nominale maten DN150 tot DN400 met referentie SWL-waarden van 78 kN tot 736 kN. De gemarkeerde SWL moet zorgvuldig worden behandeld: ISO 13797 definieert SWL voor het beoogde gebruik van de fitting, terwijl de daadwerkelijke SWL aan boord moet worden gecontroleerd samen met de onderdekse versteviging, lasdetails, sleep- / afmeerplan van het schip en projectgoedkeuringsvereisten.



Snelle specificaties

  • Producttype: Kruisvormige bolder voor scheepsafmering en slepen → dekfitting voor lijnvastzetting, geleiding en lastoverdracht naar versterkte dekconstructie.
  • Standaardreferentie: ISO 13797:2020 / GB/T 36665-2018 → referentie voor typeclassificatie, nominale maten, afmetingen, materialen, constructie, inspectie en markeringseisen.
  • Typebereik: Type A pijpgelast en Type B plaatgefabriceerd → selecteer op basis van scheepstekening, fabricagevoorkeur en projectspecificatie.
  • Nominaal maatbereik: DN150 tot DN400 → de nominale maat is gerelateerd aan de buitendiameter van de hoofdpaal in de standaardclassificatie.
  • Referentie SWL-bereik: 78 tot 736 kN / 8 tot 75 t → SWL is de maximaal toepasbare lijnspanning gemarkeerd op de fitting; de daadwerkelijke toepassing aan boord is afhankelijk van dekversteviging en goedkeuring.
  • Belangrijkste constructiegegevens: D1, D3, T1, T2, H, h en laslengte z → sleutelwaarden voor tekeningbevestiging, fabricagecontrole en planning van scheepswerfinbouw.
  • Berekend gewicht: 31 tot 178 kg uit de geleverde tabel → nuttig voor hantering, verpakking, transport en hijsregeling bij installatie.
  • Productiefocus: gelaste pijp / plaatconstructie, gladde lijncontactoppervlakken, anticorrosiecoating, duidelijke SWL-markering en coördinatie van dekversteviging.

Belangrijkste technische parameters

Nominaal
maat
Dn
Type I D1 D3 T1 T2 H h Las
lengte
opmerking a
z
SWL
opmerking b
kn
SWL
opmerking b
ton

Berekend

gewicht
opmerking c
kg

150 Type A 350 165,2 114,3 11,0 8,6 450 225 6 78 8 37
Type B 350 170,0 120,0 8,0 8,0 450 225 5 78 8 31
200 Type A 450 216,3 165,2 12,7 11,0 500 250 7 147 15 58
Type B 450 220,0 170,0 10,0 8,0 500 250 7 147 15 48
250 Type A 575 267,4 216,3 15,1 12,7 600 300 8 245 25 92
Type B 575 270,0 220,0 13,0 10,0 600 300 8 245 25 81
300 Type A 625 318,5 267,4 17,4 15,1 600 300 10 392 40 132
Type B 625 320,0 270,0 15,0 12,0 600 300 9 392 40 115
350 Type A 670 355,6 267,4 19,0 15,1 600 350 10 491 50 150
Type B 670 360,0 270,0 16,0 12,0 600 350 9 491 50 130
400 Type A 720 406,4 267,4 21,4 15,1 600 350 10 736 75 178
Type B 720 410,0 270,0 19,0 14,0 600 350 9 736 75 165
a Lassen met afschuining is beschikbaar op basis van hetzelfde lasvolume/sterkte.
b De SWL die op de fitting is gemarkeerd, is de maximaal toepasbare lijnspanning.
De in deze tabel getoonde SWL's zijn alleen ter referentie. Deze zijn gebaseerd op de belastingen zoals vermeld in Bijlage A.
C Het berekende gewicht (massa) is alleen ter referentie.



Selectie- en aanvraaggids

Stap 1: Bevestig ISO 13797 / GB/T 36665 kruisvormige bolder en selecteer DN150 / DN200 / DN250 / DN300 / DN350 / DN400 volgens scheepstekening en afmeer- / sleepplan.

Stap 2: Bevestig Type A pijpgelast of Type B plaatgefabriceerd. Type A en Type B hebben verschillende buitendiameters, wanddiktes, laslengtes en berekende gewichten.

Stap 3: Bevestig lijnbelastingsbasis, beoogde afmeer- of sleepdienst, lijngeleidingshoek, aantal lijnomwentelingen en vereiste SWL-markering. Selecteer niet alleen op nominale maat zonder het belastingspad van het schip te controleren.

Stap 4: Bevestig dekfundering, onderdekse carlings / verstevigingen, lasdetails, dekplaatdikte, installatievrijheid en relatie met kikkers, bolderkasten, lieren, sleepkaken of andere fittingen.

Stap 5: Bevestig materiaalgradatie, pijp / plaat leveringsstandaard, roestvrijstalen optie indien vereist, oppervlaktebehandeling, coatingsysteem, SWL-markeringsmethode en eventuele eisen voor lage temperatuur of speciale dienst.

Stap 6: Bevestig certificaatbereik vóór offerte: fabrikantencertificaat, materiaalcertificaat, las- / NDT-gegevens, klassecertificaat, getuige-inspectie of andere projectspecifieke goedkeuring.

Stap 7: Geef hoeveelheid, scheepstype, installatietekening, leveringsbestemming, vereiste levertijd en referentiefoto's op indien vervanging of reparatiewerkzaamheden betrokken zijn.



Structuur

Hoofdpaal | Dwarsbuis / dwarsbalk | Sluitplaten | Gelast pijp- of plaatgefabriceerd lichaam | Gelaste dekbasis | SWL-markeringsgebied | Versterkte dekondersteuning | Anticorrosieve beschermende afwerking



Las-, belastingspad- en technische voordelen

  • De kruisvormige vorm biedt een praktische lijnvastzetgeometrie voor afmeer- en sleepkabels, vooral waar de lijn rond een centrale paal en dwarsbalk moet worden geleid.
  • Type A maakt gebruik van stalen pijpconstructie, terwijl Type B gebruik maakt van gevormde of gefabriceerde stalen platen. Het juiste type moet het projecttekening en de fabricagevereisten volgen.
  • Gladde lijncontactoppervlakken zijn belangrijk omdat lijnwrijving kan worden veroorzaakt door lasspatten, ruwe randen, oppervlakteonregelmatigheden of slecht afgewerkte overgangen.
  • De lasverbinding en dekversteviging maken deel uit van het effectieve belastingspad. De bolder mag niet worden behandeld als een geïsoleerde fitting zonder de dekstructuur eronder te controleren.
  • ISO 13797 vereist SWL-markering op de fitting. De gemarkeerde waarde moet zichtbaar blijven tijdens bedrijf en moet overeenkomen met het sleep- en afmeerplan.
  • Materiaals traceerbaarheid, las kwaliteit, dimensionale inspectie, NDT, coating inspectie en klassebegeleiding kunnen worden geregeld volgens de overeengekomen project scope.
  • De geleverde SWL-tabel is geschikt voor voorlopige selectie, maar het uiteindelijke gebruik moet rekening houden met lijnrichting, onderdekse versteviging, klassegoedkeuring en de afmeer- / sleepdocumentatie van het schip.

Aangepaste attributen

  • Standaard: ISO 13797:2020 / GB/T 36665-2018 → gebruik wanneer de scheepsspecificatie oproept tot kruisvormige bolders voor scheepsafmeer- en sleepfittingen.
  • Type: Type A / Type B → Type A is pijpgelast; Type B is plaatgefabriceerd.
  • Nominale maat: DN150 / DN200 / DN250 / DN300 / DN350 / DN400 → selecteer op basis van scheepstekening, SWL-vereiste en beschikbare dekruimte.
  • SWL: 78 / 147 / 245 / 392 / 491 / 736 kN → gemarkeerde SWL is de maximaal toepasbare lijnspanning; de daadwerkelijke SWL aan boord mag de standaardreferentie niet overschrijden en moet rekening houden met versteviging.
  • Materiaal: Zacht staal of roestvrij staal volgens bestelling → de werkelijke pijp / plaatgradatie, vloeigrens en certificaatbereik moeten vóór productie worden bevestigd.
  • Oppervlaktebehandeling: Sa 2.5 stralen + epoxy primer als referentie → definitieve coating, galvaniseren, spiegel / satijn polijsten, DFT en kleur volgen projectspecificatie.
  • Installatie: Dek gelast → dekversteviging, carlings / verstevigingen, lasdetails en omringende lijngeleidingsregeling moeten worden bevestigd door de scheepswerf of het ontwerpbureau.
  • Certificaatvereiste: Beschikbaar volgens bestelbereik → klasse-inspectie en certificaatniveau moeten vóór offerte worden bevestigd.

Hoe het werkt

Afmeer- of sleepkabel nadert de bolder → Kabel wordt geleid of gerangschikt rond de kruisvormige paal en dwarsbalk → Lijnspanning wordt overgedragen via het gelaste bolderlichaam → Reactiebelasting gaat door de deklassen en versterkte dekconstructie → SWL-markering en afmeer- / sleepplan begeleiden veilig gebruik aan boord



Toepassingen

Zeeschepen | Vrachtschepen | Bulkschepen | Tankers | Containerschepen | Sleepboten | Werkboten | Afmeerstations | Scheepssleeparrangementen | Nieuwbouw- en vervangingsprojecten



Certificeringen & Voordelen

Certificaten kunnen worden geregeld volgens projectvereiste, inspectiebereik, materiaals traceerbaarheid en goedkeuringsprocedure van classificatiemaatschappij.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

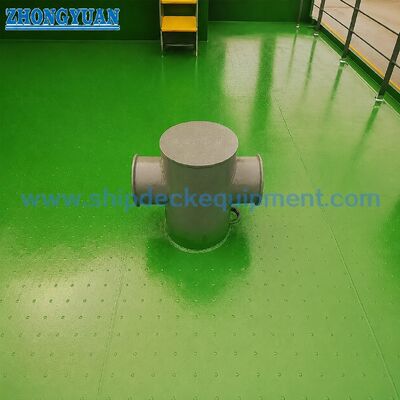

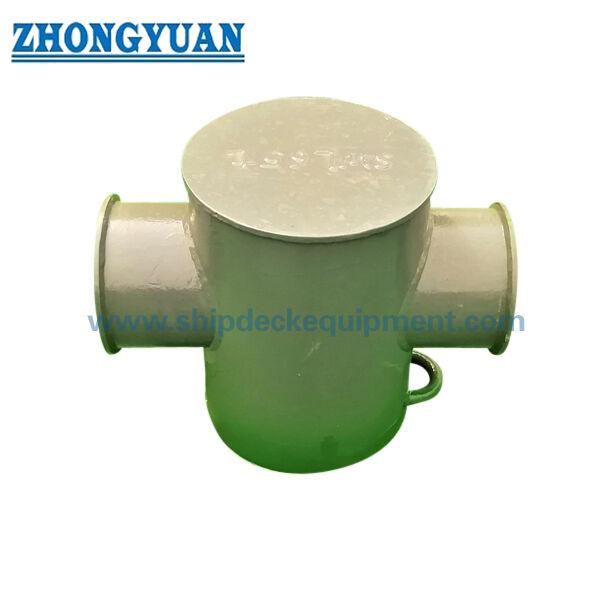

Tekening & Foto's

ISO 13797 Plate Fabricated Pipe Welded Mooring Towing Cruciform Bollards



ISO 13797 Plate Fabricated Pipe Welded Mooring Towing Cruciform BollardsISO 13797 Plate Fabricated Pipe Welded Mooring Towing Cruciform Bollards

Veelgestelde vragen

V1: Wat is het verschil tussen Type A en Type B kruisvormige bolders?

A1: Volgens de ISO 13797 typeclassificatie wordt Type A vervaardigd uit stalen buizen en Type B uit stalen platen. De twee types hebben verschillende afmetingen, wanddiktes, laslengtes en berekende gewichten, dus het juiste type moet de scheepstekening volgen.

V2: Kan de tabel SWL direct voor het schip worden gebruikt zonder de dekstructuur te controleren?

A2: Nee. De tabel SWL is de maximaal toepasbare lijnspanningsreferentie voor de fitting. De daadwerkelijke SWL aan boord moet worden gecontroleerd met de onderdekse versteviging, deklassen, lijnrichting, sleep- / afmeerplan en goedkeuringsvereiste van de klasse.

V3: Welke informatie is nodig vóór offerte?

A3: Bevestig standaard, type, nominale maat, SWL-vereiste, materiaalgradatie, oppervlaktebehandeling, hoeveelheid, SWL-markeringsmethode, certificaatbereik, dekinstallatietekening, leveringsbestemming en vereiste levertijd.
