Van de het Dektribune van ISO 13776 van de het Voetstukrol van het de Kabelleidingsschip het Slepende Materiaal
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | ISO13776:2012 | Swl: | 265KN tot 1942KN (θ=90°), 186KN tot 1373KN (θ=0°) |
|---|---|---|---|
| Type: | Type A, B, C | Nominale maat: | 150-500 mm |
| Rol Nr.: | enkelrol | Materialen: | Staal met hoge treksterkte, roestvrij staal, gietstaal, nodulair gietijzer |
| Oppervlaktebehandeling: | zandstralen tot S2.5 + één laag epoxy shopprimer, gegalvaniseerd, gepolijst, oppervlaktebehandeling | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, enz |
| Markeren: | ISO 13776 voetstuk Roller Fairlead |
||
Productomschrijving

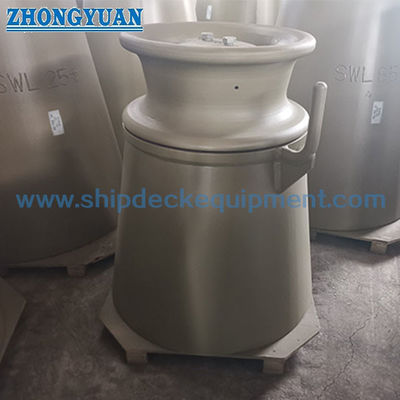

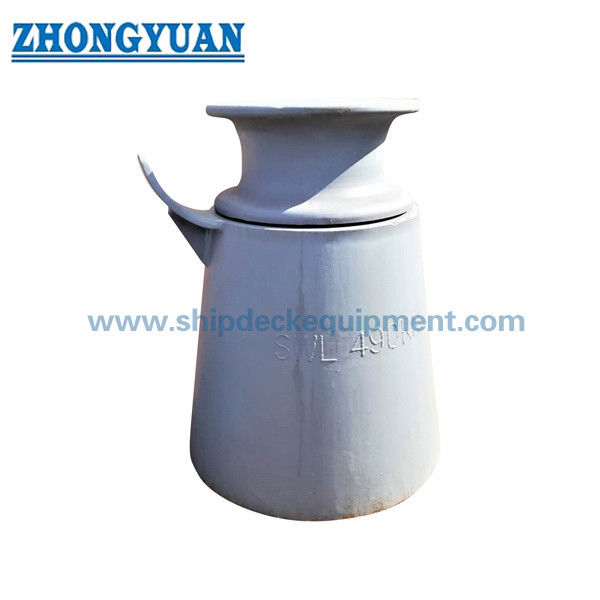

Van de het Dektribune van ISO 13776 van de het Voetstukrol van het de Kabelleidingsschip het Slepende Materiaal
Beschrijving
Van de het Dektribune van ISO 13776 van de het Voetstukrol van het de Kabelleidingsschip is het Slepende Materiaal een belangrijk meertrosmateriaal die de richting veranderen & de schuring van meertroskabels verminderen.
Types van kabelleidingen die wij hebben geleverd: ISO-13776:2012, het Voetstukcleat van DIN 81907:199712 Kabelleiding (Vorm A&B), CB*436-2000-Voetstukcleat Kabelleiding met enige rol (type A& B). Wij kunnen de aangepaste kabelleidingen volgens de speciale eis van de klant ook verstrekken.
Hoofd Technische Specificatie:
- Technische Norm: ISO-13776:2012
- SWL: 265KN aan 1942KN (θ=90°), 186KN aan 1373KN (θ=0°),
- Type: Type A, B, C
- Nominale Grootte: 150-500 mm;
- Rol Nr.: Enige Rol
- Materialen: Staal met grote trekspanning, Roestvrij staal, Gietend Staal, Knoestig Gietijzer;
- Oppervlaktebehandeling: zandstralend aan S2.5 poetste + één laag van epoxy Gegalvaniseerde winkelinleiding, op, aangepaste beschikbare oppervlaktebehandeling.
- Classificatiecertificaten: CCS, NK, BV, ABS, DNV, LR, Kr, IRS, RS, Enz.
- Kan worden aangepast
Hoofd Technische Parameter:
|
Nominale grootte Dn |
D1 |
D2 |
D |
h |
h1 |
t1 |
T2 |
t3 |
De lengte van het lassenbeen | ||||||||
| Type A& B | Type C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
Nominale grootte Dn |
SWL |
Berekend gewicht (kg) (Voor Verwijzing slechts) |
|||||||||||||||
| θ =90° | θ =00 | ||||||||||||||||
| (Kn) | (ton) | (kN) | (ton) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
een Lassen met het afkanten is beschikbaar op dezelfde sterkte die van het lassenvolume wordt gebaseerd B θ is de relatieve hoek van kabels op de voetstukkabelleiding (verwijs om A bij te voegen) c SWL 1s de maximum toepasselijke kabelspanning (θ=0 °) afbuiging gebaseerde 90° (θ= 90 °) en 180° van kabelrichting door voetstukkabelleiding. SWLs in de Lijst wordt getoond is voor slechts verwijzing die. „SWL“ kan afhankelijk van de daadwerkelijke ladingsvoorwaarden worden aangepast, en het daadwerkelijke merken moet per de overeenkomst tussen de gebruiker en de fabrikant zijn. het D Berekende gewicht is voor verwijzing exclusief staalrol op de voetstukkabelleiding. E-D moet worden beslist van het type van staalrol (Type A &Band Type C) zoals gespecificeerd in het Staalrollen van ISO 13755 afhang |
|||||||||||||||||
Tekening van van de het Dektribune van ISO 13776 van de het Voetstukrol van het de Kabelleidingsschip het Slepende Materiaal
