ISO 13776 Deck Stand Pedestal Roller Fairlead∙ Single Roller Rope Guide for Ship Mooring and Towing
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | ISO13776:2012 | Swl: | 265KN tot 1942KN (θ=90°), 186KN tot 1373KN (θ=0°) |
|---|---|---|---|
| Type: | Type A, B, C | Nominale maat: | 150-500 mm |
| Rol Nr.: | enkelrol | Materialen: | Staal met hoge treksterkte, roestvrij staal, gietstaal, nodulair gietijzer |
| Oppervlaktebehandeling: | zandstralen tot S2.5 + één laag epoxy shopprimer, gegalvaniseerd, gepolijst, oppervlaktebehandeling | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, enz |
| Markeren: | ISO 13776 voetstuk Roller Fairlead |
||
Productomschrijving
ISO 13776 Dekstand Sokkel Roller Veerstopper | Enkele Roller Touwgeleider voor Scheepswerf en Sleepwerk
Productoverzicht
De ISO 13776 dekstand sokkel roller veerstopper is een enkelvoudige touwgeleider met een verticale rol, gebruikt op scheepsdekken waar een aanleg- of sleepkabel van richting moet veranderen rond een verticale rol. De roterende stalen rol helpt het touwpad te geleiden en schuifschuring te verminderen in vergelijking met een vast contactoppervlak, terwijl de sokkel de reactiekracht van het touw via de gelaste voet in de dekstructuur overbrengt.
Deze pagina is opgesteld voor ISO 13776 dekstand sokkel roller veerstoppers met nominale maten Dn 150 tot 500 en referentie SWL-waarden uit de geleverde gegevens. De geleverde projectgegevens vermelden ISO 13776:2012 en ISO 13755 stalen rollen; online ISO-informatie toont ISO 13776:2020 en ISO 13755:2020 als de huidige officiële edities, dus de vereiste standaardeditie moet worden bevestigd vóór de definitieve offerte, goedkeuring van de tekening en productmarkering.
Snelle Specificaties
- Producttype: dekstand sokkel roller veerstopper → enkele verticale rolgeleider voor richtingcontrole van aanleg- en sleepkabels van schepen.
- Technische standaard: ISO 13776:2012 uit geleverde gegevens → projecteditie moet worden bevestigd omdat ISO 13776:2020 online als de huidige editie wordt vermeld.
- Roller standaard: ISO 13755 stalen roller → Type A / B / C van de roller beïnvloedt de geselecteerde d-afmeting en de rollerinterface.
- Nominale maatbereik: Dn 150 tot 500 mm → hoofdselectiebereik voor dekstand veerstopper in de geleverde tabel.
- SWL referentiebereik: 265 tot 1942 kN bij θ = 90° en 186 tot 1373 kN bij θ = 0° → referentie touwspanning waarden uit geleverde gegevens, geen hefcapaciteit.
- Hoogte en gewicht referentie: H = 500 / 1000 / 1500 mm → berekende gewichten zijn ter referentie en exclusief de stalen rol volgens de geleverde opmerking.
- Materiaalkeuzes: hoogwaardig staal, roestvrij staal, gietstaal en nodulair gietijzer → definitieve materiaalgradatie en onderdeeltoewijzing moeten vóór productie worden bevestigd.
- Oppervlaktebehandeling: Sa 2.5 stralen + epoxy primer, verzinkt, gepolijst of aangepaste afwerking → definitieve coating moet voldoen aan de projectcorrosie- en inspectievereisten.
Belangrijkste Technische Parameters
|
Nominale maat Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
Lasbeenlengte | ||||||||
| Type A& B | Type C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
Nominale maat Dn |
SWL |
Berekend gewicht (kg) (Alleen ter referentie) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (ton) | (kN) | (ton) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a Lassen met afschuining is beschikbaar op basis van hetzelfde lasvolume/sterkte b θ is de relatieve hoek van de touwen op de sokkel veerstopper (zie bijlage A) c SWL is de maximaal toepasbare touwspanning gebaseerd op 90° (θ= 90 °) en 180° (θ=0 °) afbuiging van de touwrichting door de sokkel veerstopper. De in de tabel getoonde SWL's zijn alleen ter referentie. "SWL" kan worden aangepast afhankelijk van de werkelijke belastingsomstandigheden, en de daadwerkelijke markering dient te geschieden in overeenstemming met de overeenkomst tussen de gebruiker en de fabrikant. d Berekend gewicht is ter referentie exclusief de stalen rol op de sokkel veerstopper. e d wordt bepaald op basis van het type stalen rol (Type A & Band Type C) zoals gespecificeerd in ISO 13755 Stalen rollen |
|||||||||||||||||
Selectie & Aanvraaggids
Stap 1: Bevestig de vereiste standaardeditie: ISO 13776:2012 zoals geleverd, de huidige ISO 13776 editie, of projectspecifieke tekeningvereiste.
Stap 2: Bevestig veerstopper type A / B / C, nominale maat Dn 150 tot 500, en ISO 13755 roller type omdat de d-afmeting afhankelijk is van het geselecteerde stalen roller type.
Stap 3: Bevestig touwrichting, relatieve touwhoek θ, vereiste SWL-markering, werkelijke belastingsomstandigheid, en of het product wordt gebruikt voor aanleg, sleepkabelgeleiding, of vervanging.
Stap 4: Bevestig dekstand hoogte H, dekfundering, lasinterface, lasbeenlengte, afgeschuinde lasvereiste, versteviging en installatievrijheid.
Stap 5: Bevestig materiaalgradatie voor sokkel, rol, as, bus en gerelateerde onderdelen; bevestig ook oppervlaktebehandeling, NDT-bereik, testvereiste en certificaatvereiste.
Stap 6: Geef de hoeveelheid, scheepstype, installatietekening, schets van het touwpad, referentiefoto indien beschikbaar, leveringsbestemming en vereiste levertijd op.
Structuur
Enkele ISO 13755 stalen rol | Dekstand sokkel lichaam | Roller as en bus interface | Touw-contact roller oppervlak | Gelaste dekbasis | Lasbeen Z1 / Z2 gebied | Optionele afgeschuinde las | Primer, verzinkt, gepolijst, of gespecificeerde oppervlaktebehandeling
Voordelen voor Aanleg, Sleepwerk & Engineering
- Het enkelvoudige sokkel roller ontwerp geleidt de aanleg- of sleepkabel door een gecontroleerde richtingverandering, terwijl het helpt de schuifschuring van het touw op vaste dekstructuren te verminderen.
- ISO 13755 roller compatibiliteit biedt een duidelijke basis voor het selecteren van Type A / B / C roller interface afmetingen, met name de d-afmeting vermeld in de geleverde tabel.
- De SWL-waarden zijn gescheiden per touwhoekconditie, wat de koper helpt voorkomen dat één belastingswaarde als universeel voor alle leidhoeken en dekconfiguraties wordt behandeld.
- De selectie van de dekstand hoogte beïnvloedt de touwleidingshoogte, de dekruimte, de onderhoudstoegang en de installatieopstelling rond aanleg- of sleepapparatuur.
- Lasbeenwaarden Z1 en Z2 worden verstrekt voor initiële ontwerp- en offerteverwijzing; de werkelijke lasdetails, afschuining en dekversteviging moeten de goedgekeurde tekening volgen.
- Glad roller oppervlak, correcte asuitlijning en geschikte bus / lagerinterface helpen de rol te roteren met het touw en onnodige lokale slijtage te verminderen.
- Gieten, lassen, bewerken, NDT, oppervlaktebehandeling en certificaatbereik kunnen worden geregeld volgens bestelvereisten, inspectieplan en klassegoedkeuringsprocedure.
- De pagina beschrijft de veerstopper niet als een hefwerktuig; het is een touwgeleidingsfitting voor aanleg- en sleepkabelopstellingen van schepen.
Aangepaste Attributen
- Standaard: ISO 13776:2012 uit geleverde gegevens → bevestig of het project de geleverde editie of de huidige ISO 13776 editie vereist.
- Producttype: Dekstand sokkel roller veerstopper → verticale enkelvoudige rolgeleider geïnstalleerd op scheepsdekstructuren.
- Nominale maat: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → selecteer volgens touwconfiguratie, SWL-referentie en tekeningvereiste.
- Roller Type: Type A / B / C volgens ISO 13755 stalen rollen → beïnvloedt rollerinterface en d-afmeting.
- SWL Referentie: 265–1942 kN bij θ = 90° en 186–1373 kN bij θ = 0° → definitieve markering moet worden overeengekomen tussen gebruiker en fabrikant volgens de werkelijke belastingsomstandigheid.
- Berekend Gewicht: H = 500 / 1000 / 1500 mm referentiewaarden → geleverde opmerking stelt dat het gewicht de stalen rol uitsluit.
- Materiaal: hoogwaardig staal / roestvrij staal / gietstaal / nodulair gietijzer → exacte materiaalgradatie en certificaatbereik moeten worden bevestigd.
- Oppervlaktebehandeling: Sa 2.5 stralen + epoxy primer / verzinkt / gepolijst / aangepast → definitief beschermingssysteem volgt projectvereiste.
- Certificaatvereiste: beschikbaar volgens bestelbereik → klassecertificaat, materiaalcertificaat, fabrikantcertificaat en inspectie met getuigen moeten vóór offerte worden bevestigd.
Hoe het werkt
Aanleg- of sleepkabel nadert de sokkel veerstopper → Touw drukt tegen de enkele stalen rol → Rol roteert en verandert touwrichting → Reactiekracht wordt overgebracht via de sokkel en gelaste basis in de dekstructuur → Definitieve SWL-markering en inspectie volgen de overeengekomen belastingsomstandigheid en projectvereiste
Toepassingen
Scheepsdek aanlegstations | Sleepkabel geleidingsposities | Sleepboten | Werkboten | Vrachtschepen | Tankers | Bulkschepen | Offshore support schepen indien gespecificeerd door tekening | Nieuwbouw- en vervangingsprojecten
Certificeringen & Voordelen
Certificaten kunnen worden geregeld volgens projectvereiste, inspectiebereik, materiaaltraceerbaarheid en goedkeuringsprocedure van de classificatiemaatschappij.
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

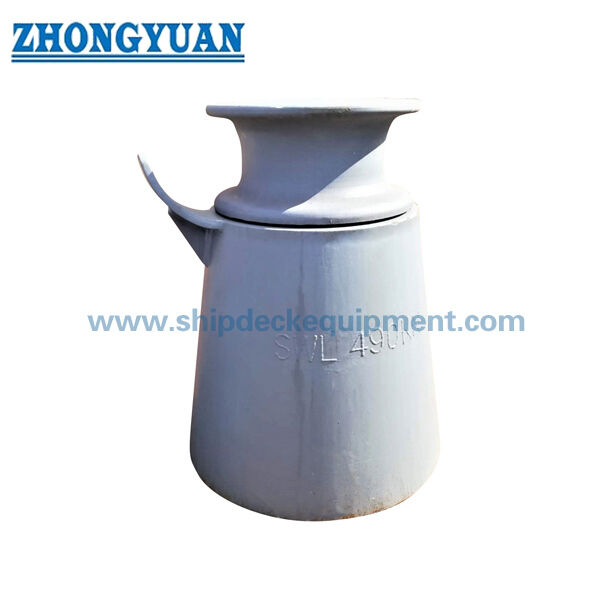

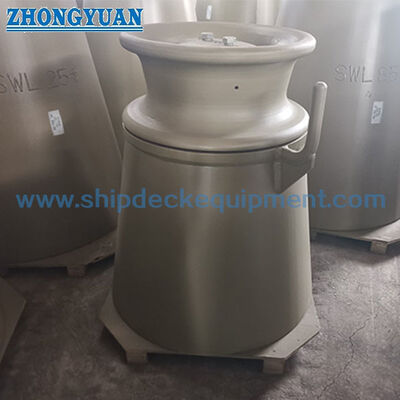

Tekening & Foto's
FAQ
V1: Is de SWL in de ISO 13776 tabel een hefcapaciteit?
A1: Nee. De geleverde SWL-waarden zijn referentie maximale toepasbare touwspanning waarden voor de afbuigingscondities van de sokkel veerstopper. Ze mogen niet worden herschreven als hefcapaciteit, MBL, proefbelasting of testbelasting.
V2: Hoe moet de juiste Dn-maat worden geselecteerd?
A2: Selecteer Dn volgens de scheepstekening, touwleidingshoek, vereiste SWL-markering, dekstand hoogte, roller type, installatieruimte, funderingssterkte en certificaatvereiste. De tabel is voor initiële selectie en offertebevestiging.
V3: Moet de pagina ISO 13776:2012 of ISO 13776:2020 gebruiken?
A3: De geleverde gegevens vermelden ISO 13776:2012, terwijl online ISO-informatie ISO 13776:2020 vermeldt als de huidige officiële editie. De editie die wordt gebruikt voor offerte, goedkeuring van de tekening en markering moet worden bevestigd met de scheepswerf, eigenaar of classificatiemaatschappij.
