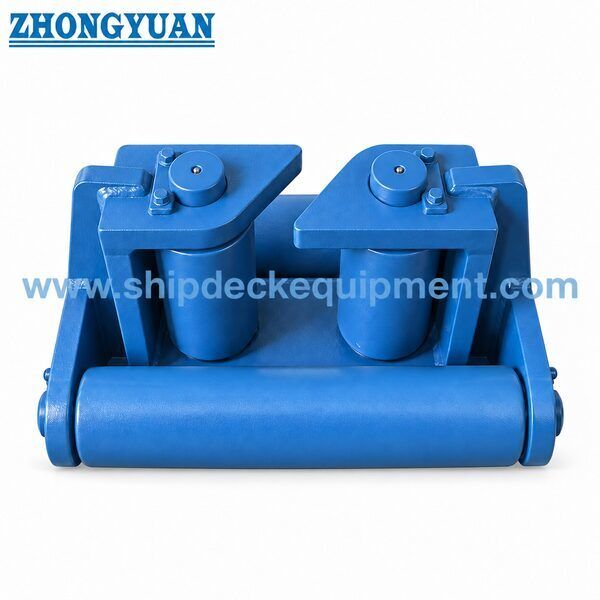

Open type vier-roller Marine Fairlead voor Engineering Vessels.

Open Type Vier-Roller Marine Fairlead voor Engineering Schepen | CB 3015-1983 Type A Lagere Horizontale Roller Opstelling

Productoverzicht

De CB 3015-1983 Type A engineering scheeps fairlead is een open rolgeleidingsassemblage die wordt gebruikt om het pad van staalkabel of een andere project-gespecificeerde lijn te regelen bij een touwgeleidingspositie van een engineering schip. De vier-roller opstelling gebruikt twee verticale rollen en twee horizontale rollen om een geleide opening te vormen, wat helpt bij het veranderen van de richting van de lijn en tegelijkertijd schuifcontact tegen vaste stalen randen vermindert.

Het maatbereik is gebaseerd op de diameter D van de verticale rol van 100 tot 300 mm, met referentie diameters van staalkabel van 19,5 tot 56 mm. De selectie moet worden gecoördineerd met de sleep- of aanleginrichting van het schip, de constructie van de lijn, de invalshoek, de projectontwerpbelsasting, de montagefundering, het materiaal van de rollen, de asopstelling, de smeermethode, het coatingsysteem en de inspectieomvang. Standaard: CB 3015-1983 Type A.

Snelle Specificaties

• Producttype: Engineering schip vier-roller fairlead → geleidt sleep- of aanleglijnen door een gecontroleerde rolopening; het is geen lier of hijsapparaat.
• Standaard en type: CB 3015-1983 Type A → referentie voor de Type A opstelling, maatbenaming en hoofdmaten.
• Roller opstelling: Open type opstelling met twee verticale rollen + twee lagere horizontale rollen → ondersteunt gecontroleerde touwgeleiding met handige invoer van het touw aan de bovenzijde.
• Diameter verticale rol D: 100 / 150 / 200 / 250 / 300 mm → primaire modelbenaming voor offerte en tekeningbevestiging.
• Diameter horizontale rol D1: 85 tot 250 mm → gecoördineerd met het Type A frame en de touwcontactgeometrie.
• Toepasselijke staalkabel diameter: 19,5 tot 56 mm, referentie → definitieve geschiktheid is afhankelijk van de touwconstructie, invalshoek en projectbelastingbasis.
• Hoofd omvang: L 540–1460 mm, B 340–900 mm, H 240–620 mm → gebruikt voor dek- of verschansing lay-out en controle van de installatieruimte.
• Materiaal en afwerking: C-Mn staal, zacht staal, roestvrij staal, stralen en epoxy shop primer, polijsten, verzinken of projectcoating → exact materiaal van componenten en afwerking moet vóór productie worden bevestigd.

Belangrijkste Technische Parameters

Type A hoofdselectie en omvangafmetingen. Afmetingen zijn in mm tenzij anders vermeld.

Selectie & Aanvraag Gids

Stap 1: Bevestig CB 3015-1983 Type A en selecteer model D100, D150, D200, D250 of D300 volgens de scheepstekening en de vereiste rolopening.

Stap 2: Bevestig de diameter van de staalkabel, de constructie van de kabel, de minimale buigvereiste, de werkende lijnrichting en de verwachte invalshoeken. De referentiediameter van de kabel mag niet worden behandeld als de SWL of MBL van het product.

Stap 3: Bevestig de installatiepositie, de beschikbare ruimte, de opstelling van de montagegaten, de fundering of lokale versterking, en of de fairlead bedoeld is voor een nieuwbouw- of vervangingsproject.

Stap 4: Bevestig de materiaalsplitsing van de componenten voor frame, rollen, assen, bussen of lagers, samen met de smeer- en onderhoudsvereisten.

Stap 5: Bevestig de oppervlaktebehandeling, de definitieve coating, de traceerbaarheid van materialen, de betrokkenheid van de classificatiemaatschappij, de getuigenis van inspecties en de certificaatomvang vóór de offerte.

Stap 6: Geef de hoeveelheid, het scheepstype, de toepassing, de tekening of foto's, de leveringsbestemming, de vereiste levertijd en eventuele vervangende uitwisselbaarheidsvereisten op.

Structuur

Open invoeropstelling voor touw | Twee verticale rollen | Twee lagere horizontale rollen | Rolassen | Zij- en steunframe | Montagegat interface | Geleide touwopening | Beschermende oppervlaktebehandeling

Type A open structuur verbetert het gebruiksgemak van touw, omdat de staalkabel vanuit de bovenste opening kan worden geplaatst voordat deze door de rolopstelling wordt geleid.

Rolgeleiding, Installatie & Kwaliteitsvoordelen

• De vierzijdige rolopstelling kan een lijn geleiden waarbij zowel horizontale als verticale richtingsveranderingen optreden, waardoor directe schuifbeweging tegen een vaste stalen opening wordt verminderd.
• De vijf standaard D-maten bieden een duidelijk startpunt voor het matchen van de kabeldiameter en de scheepsindeling; de definitieve selectie moet nog steeds worden gecontroleerd aan de hand van de kabelconstructie en de projectbelastingsomstandigheden.
• De uitlijning van de rollen, de concentriciteit van de assen, de axiale speling en de vrije rotatie moeten tijdens de montage worden gecontroleerd, zodat de lijn de beoogde rolvlakken raakt.
• De touwcontactvlakken moeten glad zijn en vrij van scherpe randen die staalkabel, synthetisch touw of beschermende touwcoatings kunnen beschadigen.
• Het frame en de montage-interface dragen de lijnreactie over op de ondersteunende scheepsstructuur; het ontwerp van de fundering, de bevestiging en de lokale versterking blijven de verantwoordelijkheid van het scheepsontwerp of de scheepswerfindeling.
• Slijtdelen, bussen of lagers, smeerpunten en details voor asbevestiging kunnen worden bevestigd volgens de projecttekening en onderhoudsfilosofie.
• Materiaalcetificaten, dimensionale inspectie, rotatiecontroles, coatinginspectie en klassegetuigenis kunnen worden geregeld volgens de overeengekomen orderomvang.

Aangepaste Attributen

• Standaard: CB 3015-1983 → te gebruiken wanneer de scheepsspecificatie of vervangingstekening deze engineering scheeps fairlead opstelling vereist.
• Type: Type A vier-roller configuratie → twee verticale rollen en twee horizontale rollen vormen de geleide lijnopening.
• Modelbereik: D100 / D150 / D200 / D250 / D300 → modelbenaming volgt de diameter van de verticale rol.
• Toepasselijke staalkabel: Φ19.5 / 26 / 37.5 / 48.5 / 56 mm, referentie → verifieer de kabelconstructie en project buigvereisten vóór bestelling.
• Materiaal: C-Mn staal / zacht staal / roestvrij staal opties → exact materiaal voor frame, rollen, assen en bussen moet worden bevestigd.
• Oppervlaktebehandeling: Sa 2.5 stralen + epoxy shop primer, geverfd, gepolijst, verzinkt of op maat → compatibiliteit met bewegende delen en definitieve scheepscoating moet worden gecontroleerd.
• Installatie: Montagegat interface volgens de standaard maattabel → fundering, bevestigingsmiddelen, versterking van dek of verschansing, en lijnrichting vereisen projectbevestiging.
• Certificaatvereiste: Beschikbaar volgens projectvereiste → fabrikantencertificaat, materiaalcetificaat, klassecertificaat, of getuigenis van inspectieomvang moet vóór offerte worden overeengekomen.

Hoe het werkt

Sleep- of aanleglijn nadert de fairlead → Lijn raakt de vereiste verticale en/of horizontale rol → Rollen draaien terwijl de lijn van richting verandert → Contactreactie gaat door assen en frame → Belasting wordt overgedragen naar de scheeps montagefundering

Toepassingen

Baggeraars | Kraanschepen | Paal-drijvende schepen | Engineering barges | Constructie werkboten | Sleeplijn geleidingsposities | Aanleglijn geleidingsposities | Nieuwbouw- en vervangingsprojecten

Certificeringen & Voordelen

Certificaten en inspectie kunnen worden geregeld volgens projectvereiste, materiaaltrazseerbaarheid, overeengekomen testomvang en goedkeuringsprocedure van de classificatiemaatschappij.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

Tekening & Foto's

FAQ

V1: Hoe moet de juiste CB 3015 Type A maat worden geselecteerd?

A1: Begin met de scheepstekening, rol diameter D, toepasselijke staalkabel diameter, vereiste vrije opening, lijnrichting en beschikbare installatieruimte. Bevestig vervolgens de kabelconstructie, invalshoeken, projectontwerpbelsasting en funderingsopstelling vóór definitieve goedkeuring.

V2: Vertegenwoordigt de toepasselijke staalkabel diameter de SWL of MBL van de fairlead?

A2: Nee. De tabel geeft een referentiediameter van de kabel en hoofdmaten. Het biedt geen geverifieerde product SWL, MBL, testbelasting of breekbelasting. Deze waarden moeten worden vastgesteld op basis van de projectontwerpbassis, structurele berekening, scheepsfundering en goedkeuringsvereiste.

V3: Wat moet worden bevestigd vóór fabricage en certificering?

A3: Bevestig de standaard en het type, model, kabelgegevens, materialen van frame en rollen, details van as en bus of lager, smering, oppervlaktebehandeling, montagefundering, hoeveelheid, certificaatomvang, vereiste van de classificatiemaatschappij, bestemming en leveringsschema.
