12,5–30 mm Hydraulische Ankerlier | Enkele kettingtrommel met werpkop voor kleine vaartuigen

Productoverzicht

Deze compacte hydraulische ankerlier is een dek-eenheid met een enkele kettingtrommel voor het hanteren van ankers op kleine vaartuigen, werkboten, pontons en andere installaties waar de dekruimte beperkt is. De kettingtrommel (gypsy) is afgestemd op de gespecificeerde ankerkettingdiameter en -kwaliteit, terwijl een enkele werpkop de mogelijkheid biedt voor hulp bij het hanteren van touw. De lier zelf wordt hydraulisch aangedreven en kan worden geleverd met een hydraulische power unit (HPU) die wordt aangedreven door een elektromotor, indien vereist door het project.

De selectie moet gebaseerd zijn op kettingdiameter en -kwaliteit, ankergewicht en ankerdiepte, vereiste continue en kortdurende trekkracht, rem / kettingstopper-opstelling, dekfundering, doorvoerbuisuitlijning en classificatievereisten. Het bereik van 12,5–30 mm vertegenwoordigt een productserie; één kettingtrommel is niet universeel voor alle kettingmaten. Hydraulische druk, flow, motorinhoud, HPU-vermogen, remcapaciteit en funderingsbelastingen worden gefinaliseerd voor het geselecteerde model en de goedgekeurde opstelling.

Snelle specificaties

• Kettingmaatbereik: 12,5–30 mm Kwaliteit 2 ankerketting → elke kettingtrommel is afgestemd op de gespecificeerde kettingdiameter, kwaliteit en schakelgeometrie in plaats van op het volledige bereik.
• Continue trekkracht: ongeveer 6,6–38,3 kN standaardreferentie → berekend op basis van 42,5d² N voor Kwaliteit 2 ketting; definitieve ontwerpwaarden volgen het geselecteerde model en de klassevereiste.
• Kortdurende overbelastingskracht: ongeveer 10,0–57,4 kN standaardreferentie → minimaal 1,5 keer de continue trekkracht voor het losbreken van het anker.
• Remhoudkracht: ongeveer 41,5–231,4 kN referentie met een aparte kettingstopper → gebaseerd op het 45% kettingbreekkrachtcriterium; een opstelling zonder stopper vereist een hogere rem / funderingsontwerpbassis.
• Gemiddelde hijssnelheid: ≥9 m/min referentie → equivalent aan een minimale gemiddelde kettingsnelheid van 0,15 m/s onder de toepasselijke prestatiebasis van de lier.
• Configuratie: Enkele kettingtrommel + enkele werpkop → hanteren van ankerketting met hulp bij het hanteren van touw in één compacte dekunit.
• Aandrijfsysteem: Hydraulische motor met reductie tandwielkast → HPU-druk, flow, motorinhoud en elektromotorvermogen zijn modelspecifiek en geselecteerd om te voldoen aan de kettingbelasting en -snelheid.
• Besturing en installatie: Lokale hydraulische besturing met op het dek gemonteerd bedplate → externe / proportionele besturing, kettingstopper, funderingsbouten en dekversterking worden bevestigd volgens de projectomvang.

Belangrijkste technische parameters

Referentiewaarden voor Kwaliteit 2 ketting voor initiële lierselectie. Dit zijn standaard gebaseerde bedrijfs- en remreferentiewaarden, geen vervanging voor de goedgekeurde modelberekening. Definitieve kettingstopper-opstelling, ankerdiepte, ankergewicht, hydraulisch systeem en klassevereiste moeten worden bevestigd.

Selectie- en aanvraaggids

Stap 1: Bevestig de ankerkettingdiameter, Kwaliteit 2 / projectkettingkwaliteit, afmetingen van de nokkenschakel en informatie over het kettingcertificaat. De geometrie van de kettingtrommel moet overeenkomen met de werkelijke ketting.

Stap 2: Bevestig het ankergewicht, de kettinglengte, de ankerdiepte, de doorvoerbuis / ankergat-opstelling en de vereiste continue en kortdurende trekkracht.

Stap 3: Bevestig de rem- en kettingstopper-opstelling, de richting van de kettingloop, de dekfundering, de beschikbare voetafdruk, de as- / motororiëntatie en of het project een nieuwbouw of vervanging is.

Stap 4: Bevestig de hydraulische power-opstelling: speciale elektrische-hydraulische HPU of aansluiting op een bestaand hydraulisch systeem, inclusief beschikbare druk, flow, voeding, stuurspanning en vereisten voor het controle station.

Stap 5: Bevestig de vereiste voor de werpkop, inclusief de beoogde taak voor het hanteren van touw en eventuele vereiste trekkracht / touwdiameter. Een werpkop is niet automatisch gelijk aan een gekwalificeerde afmeerlier.

Stap 6: Bevestig de classificatiemaatschappij / vlagvereiste, de omvang van het certificaat, inspectie of getuigen van testen, hoeveelheid, bestemming, vereiste levertijd, en verstrek GA / dek-opstellingstekeningen of referentiefoto's wanneer beschikbaar.

Structuur & Componenten

Dekbedplate | Hydraulische motor | Reductietandwielkast | Enkele kettingtrommel / kabel lifter | Koppeling | Bandrem | Enkele werpkop | As en lagers | Lokale hydraulische besturing | Door elektromotor aangedreven HPU indien inbegrepen in de levering

Voordelen van hydraulische aandrijving, rem & installatie

• Hydraulische aandrijving biedt een hoog startkoppel en soepele regeling bij lage snelheden voor het hanteren van ankers; de motor en de reductieverhouding worden geselecteerd op basis van de vereiste kettingtrekkracht en hijssnelheid in plaats van een enkele druk / flow-waarde voor de hele serie.
• De lay-out met enkele kettingtrommel vermindert de breedte van de machine en is geschikt waar één ankerketting wordt gehanteerd bij het ankerlierstation. Het profiel van de kettingtrommel, het aantal tanden en de kettingkoppeling moeten overeenkomen met de gespecificeerde ankerketting.
• Een ontkoppelbare kettingtrommel en mechanische rem maken het mogelijk de kabel lifter los te koppelen van de aandrijving en de ketting te regelen tijdens het uitlaten of vasthouden, afhankelijk van de goedgekeurde bedrijfsopstelling.
• De dimensionering van de rem moet worden gecoördineerd met de kettingstopper. Met een aparte kettingstopper is de referentie van de ankerlierrem lager dan voor een opstelling zonder stopper; dit verschil beïnvloedt ook de bedplate- en dekfunderingbelastingen.
• De werpkop kan hulp bieden bij het hanteren van touw tijdens dekoperaties. Indien een gedefinieerde afmeertouwtaak of een gekwalificeerde afmeertouwtrekkracht vereist is, moet die functie afzonderlijk worden gespecificeerd en worden gecontroleerd aan de hand van de toepasselijke vereisten voor afmeertouwen.
• Dekintegratie moet de kettingtrommel uitlijnen met de doorvoerbuis en de ankerkluis / ankergat, terwijl de service-toegang tot de rem, koppeling, lagers, hydraulische motor en leidingen behouden blijft.
• Acceptatietesten, hydraulische lektesten, functionele testen, belasting / overbelastingstesten, remhoudtesten en klassebegeleiding kunnen worden geregeld volgens de projectspecificatie en goedkeuringsomvang.

Aangepaste attributen

• Producttype: Hydraulische ankerlier → compacte gemotoriseerde ankerhandelingsmachine voor één ankerketting.
• Kettingbereik: 12,5 / 14 / 16 / 17,5 / 19 / 20,5 / 22 / 24 / 26 / 28 / 30 mm → selecteer één kettingmaat per kettingtrommel volgens de werkelijke ketting.
• Basis kettingkwaliteit: Kwaliteit 2 → de hoofdwebpagina-bedrijfstabel gebruikt de standaardreferentieformule voor Kwaliteit 2; andere kettingkwaliteiten vereisen herberekening.
• Configuratie: Enkele kettingtrommel + enkele werpkop → combineert het hanteren van ankerketting met hulp bij het hanteren van touw in één dekunit.
• Aandrijving: Hydraulisch → geleverd met of afgestemd op een door elektromotor aangedreven HPU volgens het geselecteerde model en de stroomvoorziening van het schip.
• Hydraulische parameters: Te bevestigen per model → druk en flow moeten worden afgestemd op de motorinhoud, vereiste trekkracht, snelheid en HPU-ontwerp.
• Rem / Kettingstopper: Projectspecifiek → bevestig of er een aparte kettingstopper is gemonteerd, omdat de ontwerpbassis van de houdkracht verandert.
• Besturing: Lokale handmatige hydraulische besturing als basisconcept → externe of proportionele besturing kan worden besproken indien vereist door het project.
• Referentie ontwerpbassis: ISO 4568:2021 en toepasselijke classificatieregels → definitieve contractuele standaard en goedkeuringsbasis te bevestigen.
• Installatie: Op het dek gemonteerd bedplate → funderingsbouten / lasdetails, dekversterking, kettingloop en service-vrijheid volgen de goedgekeurde GA.

Hoe het werkt

Elektromotor drijft de hydraulische pomp aan → HPU levert druk-olie aan de hydraulische motor van de ankerlier → reductietandwielkast draait de kettingtrommel om de ankerketting op te halen of te laten vieren → koppeling ontkoppelt de kettingtrommel indien nodig → mechanische rem regelt en houdt de kabel lifter vast → werpkop biedt hulp bij het hanteren van touw

Toepassingen

Werkboten | Pontons | Kleine vracht- en servicevaartuigen | Binnen- en kustvaartuigen onderhevig aan toepasselijke regels | Compacte ankerstations op het voordek | Nieuwbouw- en vervangingsprojecten

Certificeringen & Voordelen

Classificatiegoedkeuring, inspectie en certificaten kunnen worden geregeld volgens projectvereisten, geselecteerd model, testomvang, materiaal / component traceerbaarheid en goedkeuringsprocedure van de klasse. Beschikbaarheid van certificaten en getuigenispunten moeten vóór de offerte worden bevestigd; ze worden niet verondersteld bij elke bestelling te zijn inbegrepen.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

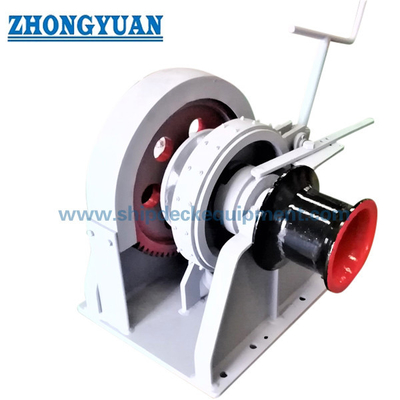

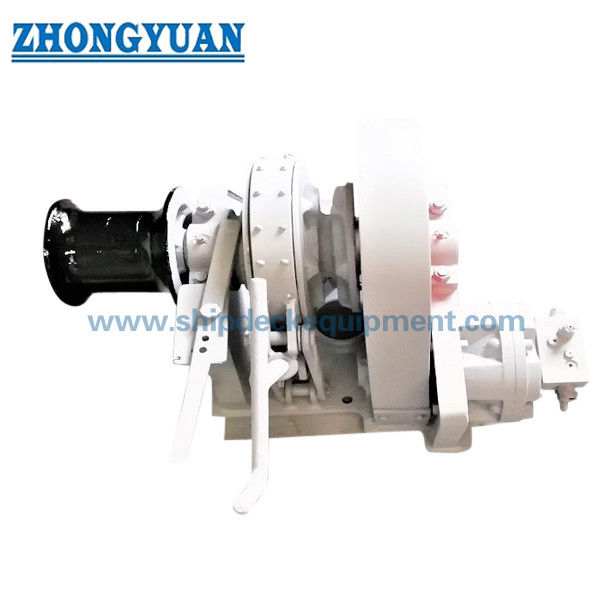

Tekening & Foto's

Veelgestelde vragen

V1: Kan één kettingtrommel elke kettingmaat van 12,5 tot 30 mm hanteren?

A1: Nee. Het cijfer 12,5–30 mm is het seriebereik. De kettingtrommel / kabel lifter wordt geselecteerd voor een specifieke ankerkettingdiameter, kwaliteit en schakelgeometrie. Voor vervangingsprojecten moeten de kettingafmetingen of een kettingmonster / tekening worden gecontroleerd voordat de kettingtrommel wordt bevestigd.

V2: Waarom is de vereiste remhoudkracht afhankelijk van de aanwezigheid van een kettingstopper?

A2: De kettingstopper deelt de statische houdfunctie. Een ankerlier die is geïnstalleerd met een aparte stopper kan de lagere klasse referentie houdbasis gebruiken, terwijl een ankerlier zonder aparte stopper een hogere rem en ondersteunende structuurbasis vereist. De opstelling moet daarom worden bevestigd voordat de rem en fundering worden geselecteerd.

V3: Welke informatie is nodig om de hydraulische power unit te dimensioneren en een offerte op te stellen?

A3: Geef de kettingdiameter en -kwaliteit, het ankergewicht, de kettinglengte / ankerdiepte, de vereiste snelheid, de kettingstopper-opstelling, de stroomvoorziening van het schip, de beschikbare hydraulische druk / flow indien gebruik wordt gemaakt van een bestaand systeem, de taak van de werpkop, de klassevereiste, de dek GA / funderingsopstelling, de hoeveelheid, de bestemmingshaven en de vereiste levertijd.
