10 inch gepolijst roestvrij staal vaste sleepkraan voor binnenvaartschepen en werkboten

10-Inch Gepolijste Roestvrijstalen Vaste Sleepklem voor Binnenvaartschepen en Werkboten

Productoverzicht

De 10-inch gepolijste roestvrijstalen vaste sleepklem is een gegoten dekbeslag dat wordt gebruikt om sleepkabels, synthetische sleeplijnen of barge-tuigage door een gedefinieerd leidingspunt te leiden. Het is voornamelijk bedoeld voor Amerikaanse binnenvaart bulkcarriers, tankbakken, werkboten, sleepboten en gerelateerde haven- of vlootoperaties waar een vast, glad touwcontactpad vereist is.

De uit één stuk gegoten roestvrijstalen constructie maakt gebruik van een gebogen keel en afgeronde sectieovergangen om scherpe lokale contacten op het lijnpad te verminderen. Spiegel- of hoogglansafwerking verbetert de oppervlaktegladheid en vereenvoudigt routinematige reiniging, terwijl de uiteindelijke selectie moet worden geverifieerd aan de hand van de sleepconfiguratie, lijn diameter, belastingsrichting, leidingshoek, ondersteunende dek- of verschansingstructuur, inspectiebereik en goedgekeurde scheepstekening.

Snelle Specificaties

• Nominaal type: 10-inch vaste sleepklem → compacte vaste lijngeleider voor binnenvaart- en werkboot-sleepconfiguraties.
• Nominale SWL: 65 t zoals geleverd → belastingsrichting, toegestane leidingshoek, ontwerpfactor en goedgekeurde basis moeten vóór bestelling worden bevestigd.
• Hoofd afmetingen: A 534 × B 435 × C 370 mm → belangrijkste omhullende afmetingen voor beoordeling van dek- of verschansingconfiguratie.
• Gietmateriaal: roestvrij staal gespecificeerd als SUS304 of SUS316 → exacte gietkwaliteit, chemie, warmtebehandeling en MTC-basis te bevestigen.
• Productieproces: silica-sol investeringsgieten → ondersteunt gecontroleerde geometrie en een gladder gietoppervlak vóór de definitieve polijsting.
• Oppervlakteafwerking: hoogglans, spiegelglans of lichte polijsting → selecteren op basis van touwcontactvereiste, uiterlijk en onderhoudsvoorkeur.
• Inspectieopties: radiografisch onderzoek en trektest → bereik, testbelasting, acceptatiecriteria en getuigenis moeten worden overeengekomen in het inspectieplan.
• Eenheidsgewicht: ongeveer 90 kg → nuttig voor hantering, funderingsplanning, verpakking en vrachtschatting.

Belangrijkste Technische Parameters

Selectie & Aanvraaggids

Stap 1: Bevestig het toepassingsschip en de sleepconfiguratie: binnenvaart bulkcarrier, tankbak, werkboot, sleepboot, duwboot, haven sleep, of vlootdienst.

Stap 2: Bevestig lijntype en diameter, verwachte maximale lijnlast, belastingsrichting, horizontale en verticale leidingshoeken, en of de vermelde 65 t SWL van toepassing is op een gedefinieerde ontwerprichting.

Stap 3: Verstrek de installatiepositie en de tekening van de ondersteunende structuur, inclusief dek- of verschansingsdikte, versterking, lasvoorbereiding en beschikbare montage ruimte.

Stap 4: Bevestig de vereiste gegoten roestvrijstalen kwaliteit, inclusief de geldende ASTM, JIS, EN, of project materiaalaanduiding, warmtebehandelingstoestand en materiaal traceerbaarheid.

Stap 5: Bevestig het polijstniveau en het inspectieplan: visuele en dimensionale inspectie, RT-bereik, trek- of proefbelastingvereiste, testopstelling, acceptatiecriteria en getuigenisvereiste.

Stap 6: Verstrek de hoeveelheid, het vereiste certificaatbereik, de vereisten van de classificatiemaatschappij of de eigenaar, de bestemmingshaven, de vereiste levertijd en product- of installatiefoto's indien beschikbaar.

Structuur

Uit één stuk gegoten roestvrij staal | Vaste dek- of verschansingsmontage body | Gebogen sleeplijnkeel | Afgeronde sectieovergangen | Gepolijst touwcontactoppervlak | Belastingoverdrachtsgebied naar ondersteunende scheepsstructuur

Giet-, Sleep- en Installatievoordelen

• Het gebogen touwcontactpad helpt de sleepkabel of het touw door de geselecteerde leiding te leiden, terwijl scherpe randen en abrupte lokale buiging bij de klem worden verminderd.
• Afgeronde sectieveranderingen ondersteunen een soepeler structureel belastingspad door de gieting; de definitieve ontwerprichting en toegestane zijdelingse leiding moeten nog steeds worden geverifieerd door berekening of goedgekeurde tekening.
• Silica-sol gieten kan een nauwkeurigere oppervlakte- en dimensionale controle ondersteunen dan ruwe zandgietafwerking, maar de gietdeugdelijkheid moet worden aangetoond door het overeengekomen inspectiebereik in plaats van te worden beschreven als defectvrij.
• Een gepolijst roestvrijstalen contactoppervlak vermindert schade aan de coating op het lijnpad en kan de reiniging vereenvoudigen; het neemt de noodzaak van inspectie op slijtage, vervorming, corrosie of touwbeschadiging niet weg.
• SUS316-type materiaal wordt over het algemeen overwogen wanneer een grotere chloridebestendigheid vereist is, terwijl de werkelijke gietkwaliteit en de gebruiksomgeving moeten worden vermeld in de inkoop specificatie.
• De klem en de dek- of verschansingsfundering ervan werken als één belastingssysteem. Funderingsontwerp, versterking, lasdetails en installatie-inspectie zijn daarom net zo belangrijk als de gieting zelf.
• RT en trektesten kunnen worden geregeld volgens projectvereisten, maar onderzoekszones, testbelasting, houdtijd, acceptatiecriteria en getuigenispunten moeten vóór de productie worden bevestigd.

Aangepaste Attributen

• Producttype: Vaste sleepklem → een niet-heffend dekbeslag dat wordt gebruikt om sleep- of tuiglijnen te leiden.
• Primaire Markt: Amerikaanse binnenvaartschepen → bedoeld voor bulkcarriers, tankbakken, werkboten, sleepboten en vlootoperaties.
• Nominale Maat: 10 inch → bevestig of dit verwijst naar de lijnopening, productserie of klanttekening aanduiding.
• Nominale Belasting: 65 t SWL zoals geleverd → bevestig ontwerprichting, leidingshoek, veiligheidsfactor, testbelasting en goedkeuringsbasis.
• Materiaal: SUS304 / SUS316 gegoten roestvrij staal → exacte gietstandaard en kwaliteit te vermelden op de PO en het materiaalcertificaat.
• Gietproces: Silica-sol investeringsgieten → geselecteerd voor gecontroleerde geometrie en verbeterde oppervlaktekwaliteit vóór polijsten.
• Oppervlaktebehandeling: Hoogglans / spiegelglans / lichte polijsting → definieer vereiste afwerking op alle oppervlakken of alleen op touwcontactoppervlakken.
• Kwaliteitscontrole: RT en trektest beschikbaar → onderhevig aan overeengekomen procedure, acceptatiestandaard en getuigenisbereik.
• Certificaatbereik: Fabrikant's inspectierapport, materiaalcertificaat en klasse-gerelateerde documentatie → beschikbaar volgens bestelling en goedkeuringsprocedure.

Hoe Het Werkt

Sleepkabel of touw nadert de klem → De gebogen gepolijste keel regelt de lijnleiding → Contactbelasting wordt verdeeld over het gegoten lichaam → De vaste montage en versterkte scheepsstructuur dragen de belasting over op het dek of de verschansing

Toepassingen

Amerikaanse binnenvaart bulkcarriers | Tankbakken en olietankers | Werkboten | Sleepboten en duwboten indien goedgekeurd door tekening | Haven- en vloot sleepconfiguraties | Nieuwbouw- en vervangingsprojecten

Certificeringen & Voordelen

ABS-gerelateerde goedkeuring of inspectiebijwoning kan alleen worden geregeld volgens de project specificatie, goedgekeurde tekening, inspectiebereik en klasseprocedure. Fabrikant's inspectierecords en materiaalcertificaten zijn beschikbaar volgens de inkooporder.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

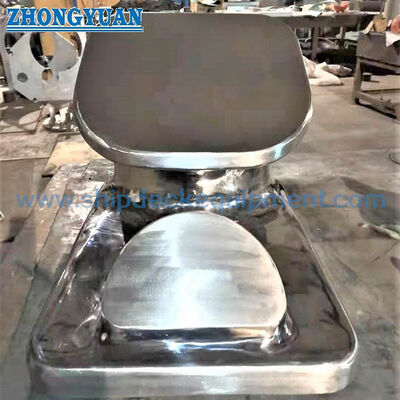

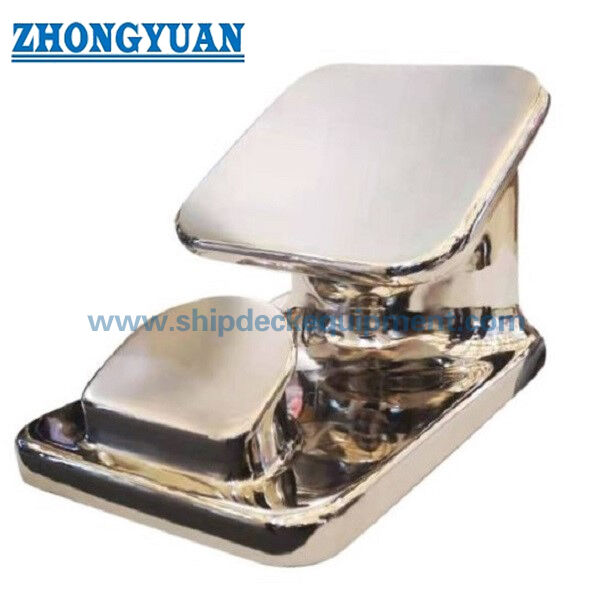

Tekening & Foto's

FAQ

V1: Kan de 65 t SWL voor elke sleeprichting worden gebruikt?

A1: Nee. De geleverde SWL moet gekoppeld zijn aan een gedefinieerde belastingsrichting en een toegestaan bereik van de leidingshoek. De scheepsontwerper of de door de klasse goedgekeurde tekening moet de klem, fundering, versterking en lasconfiguratie voor de werkelijke sleepgeometrie bevestigen.

V2: Moet SUS304 of SUS316 worden geselecteerd voor binnenvaartschepen?

A2: De selectie is afhankelijk van de waterchemie, blootstelling aan chloriden, reinigingspraktijken, ladingomgeving en de project materiaalspecificatie. SUS316-type chemie wordt over het algemeen overwogen waar verbeterde chloridebestendigheid vereist is, maar de exacte gietkwaliteit en certificaat aanduiding moeten worden bevestigd.

V3: Zijn RT, trektesten en ABS-certificering standaard inbegrepen?

A3: Nee. RT-dekking, acceptatiecriteria, proef- of trekbelasting, houdtijd, getuigenisbijwoning en ABS-documentatie moeten vóór de offerte worden bepaald. Klassegoedkeuring is afhankelijk van het scheepsproject en de goedkeuringsprocedure.
