6 inch gepolijst roestvrij staal vaste sleepkraan voor binnenvaartschepen en werkboten

6-Inch Gepolijste Roestvrijstalen Vaste Sleepklem voor Binnenvaartschepen en Werkboten

Productoverzicht
De 6-inch gepolijste roestvrijstalen vaste sleepklem is een op het dek gemonteerde sleepkabelgeleider, ontwikkeld voor rivierpontons, tankpontons, sleepboten en werkboten die opereren op Amerikaanse binnenwateren en op de Golf aangesloten servicelijnen. De vaste gietlichaam zorgt voor een gecontroleerd touwpad, terwijl de gebogen gepolijste werkoppervlakken helpen om scherpe contacten, slijtage en lokale schade aan de lijn te verminderen tijdens sleep-, aanleg- en pontonbehandelingsoperaties.
Dit model wordt geleverd als een 6-inch configuratie met een opgegeven veilige werkbelasting (SWL) van 75 T. Bij de selectie moet ook rekening worden gehouden met de constructie en diameter van de sleepkabel, de MBL van de lijn, verwachte hoeken, belastingsrichting, dekfundering, lasdetails en de goedgekeurde testbasis. Een 10-inch configuratie is ook beschikbaar, maar de afmetingen en belastingscapaciteit zijn anders en moeten als een apart model worden behandeld.

Snelle Specificaties

• Producttype: vaste roestvrijstalen sleepklem → geleidt de sleepkabel via een gedefinieerd pad op dekhoogte zonder bewegende rollen.
• Nominale maat: 6 inch → commerciële maatbenaming; controleer de werkelijke opening en A-G afmetingen aan de hand van de goedgekeurde tekening.
• Veilige Werkbelasting: 75 T → is alleen van toepassing op de bevestigde belastingsrichting, installatiefundering en goedgekeurde beoordelingsbasis.
• Materiaal: gegoten SUS304 roestvrij staal → exacte gietkwaliteit, materiaalnorm, chemische samenstelling en mechanische eigenschappen te verifiëren door MTC.
• Gietproces: silica-sol giettechnologie → ondersteunt een integrale gietvorm en gecontroleerde touwcontactgeometrie.
• Oppervlakteafwerking: hoogglans / spiegelpolijst → gladde touwwerkende oppervlakken helpen slijtage te verminderen en vereenvoudigen visuele inspectie.
• Inspectieopties: radiografisch onderzoek en trektest → scope, acceptatiecriteria, getuigenpunten en rapportage overeengekomen vóór productie.
• Serie-opties: 6 inch en 10 inch → afmetingen en SWL verschillen; de twee versies zijn niet onderling uitwisselbaar op basis van alleen de maatnaam.

Belangrijkste Technische Parameters


Selectie & Aanvraaggids
Stap 1: Bevestig de vereiste versie: 6 inch of 10 inch, samen met de referentietekening of bestaand klemmodel. Selecteer niet alleen op de inch-aanduiding.
Stap 2: Geef het type, de constructie, de diameter, de MBL, de verwachte service spanning en de normale hoeken in plan en hoogte van de sleepkabel op.
Stap 3: Bevestig de vereiste SWL-eenheid, de belangrijkste belastingsrichting, de maximale zijwaartse hoek, de locatie op het dek, de funderingsplaat, de omringende versterking en de lasopstelling.
Stap 4: Bevestig de exacte gegoten roestvrijstalen kwaliteit en materiaalnorm, inclusief of het project SUS, ASTM/UNS, EN of klasse-goedgekeurde materiaalidentificatie vereist.
Stap 5: Definieer de oppervlakteafwerking, de omvang en het acceptatieniveau van RT, de trektest- of bewijslastwaarde, de getuigeninspectie, de materiaaltraceerbaarheid en de certificaatscope.
Stap 6: Geef het scheepstype, de hoeveelheid, de installatietekening of foto's, de vereisten van de classificatiemaatschappij, de leveringsbestemming en de vereiste levertijd op.

Structuur
Integraal gegoten roestvrijstalen lichaam | Vaste dekbevestigingsbasis | Gebogen touwwerkend kanaal | Voorste en achterste geleideschouders | Hoogglans contactoppervlakken | Versterkte scheepsfundering door scheepswerf

Voordelen bij Slepen, Gieten en Installatie

• Het vaste kanaal regelt het pad van de sleepkabel en zorgt voor een soepele richtingsverandering waar de lijn over de dekrand of het sleepstation loopt.
• Afgeronde en gepolijste werkoppervlakken verminderen scherpe lokale contacten en helpen slijtage, verplettering en warmteontwikkeling op synthetische of staalkabels te beperken.
• De integrale gietvorm vermindert gefabriceerde verbindingen binnen het touwpad; de gietdeugdelijkheid en de resterende wanddikte na slijpen blijven belangrijke acceptatiepunten.
• RT- en trektesten kunnen worden opgenomen in het inspectie- en testplan indien vereist, waarbij de onderzoekszone en de acceptatiecriteria vóór productie worden overeengekomen.
• De classificatie van de klem is afhankelijk van het volledige belastingspad. Dekplaat, fundering, versterking, lasgrootte, laslengte en belastingsrichting moeten worden geverifieerd door de scheepsontwerper of scheepswerf.
• Voor brak water, zout water, chemische blootstelling of tankponton service, moet de definitieve roestvrijstalen kwaliteit en de reinigings-/passiveringsvereiste worden beoordeeld ten opzichte van de operationele omgeving.

Aangepaste Attributen

• Nominale Maat: 6 inch → identificeert deze configuratie, maar vervangt niet de verificatie van de afmetingstekening.
• Veilige Werkbelasting: 75 T → projectbeoordeling te bevestigen met eenheidbasis, belastingsrichting, fundering en goedgekeurd testrecord.
• Materiaal: Gegoten SUS304 roestvrij staal → exacte gietkwaliteit en toepasselijke norm moeten op het materiaalcertificaat worden vermeld.
• Touwwerkend Oppervlak: Hoogglans / spiegelpolijst → gladde afwerking is geconcentreerd op het daadwerkelijke contactpad van de lijn.
• Inspectie: RT en trektest → inspectieomvang, testbelasting, acceptatiecriteria en getuigenvereiste zijn orderspecifiek.
• Installatie: Vaste dekopstelling → lassen en dekversterking maken deel uit van de scheepsstructuur en vereisen technische bevestiging.
• Gerelateerd Model: 10 inch vaste klem → gebruikt andere afmetingen en SWL en moet als een aparte configuratie worden aangeboden.

Hoe Het Werkt
Sleepkabel nadert de klem → Lijn komt in het gepolijste vaste kanaal → Gebogen contactoppervlakken geleiden en beperken het pad van de lijn → Sleepkracht wordt overgedragen via het gegoten lichaam en de bevestigingsbasis → Versterkte dekstructuur verdeelt de belasting in het schip

Toepassingen
Amerikaanse binnenvaart droge bulk pontons | Tankpontons | Sleepboten en duwboten | Haven- en rivierwerkboten | Aanlegoperaties | Sleep- en behandelstations voor pontons | Nieuwbouw- en vervangingsprojecten

Certificeringen & Voordelen
Materiaalcertificering, NDE-records, trektestdocumentatie en klasse-inspectie kunnen worden geregeld volgens projectvereisten en zijn niet standaard inbegrepen.
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

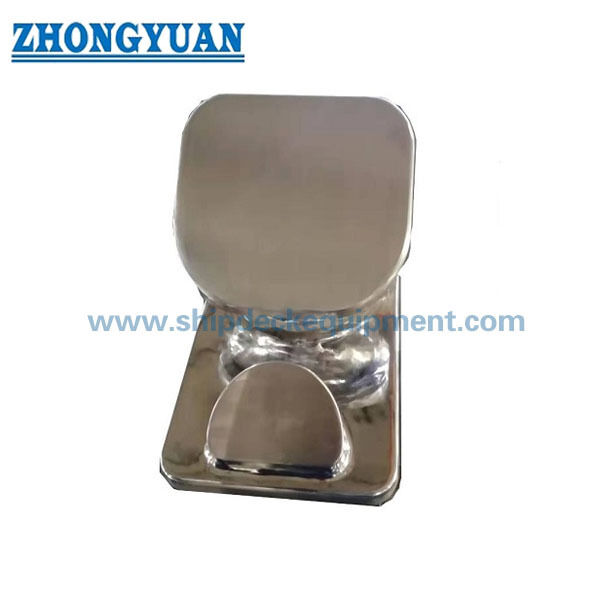

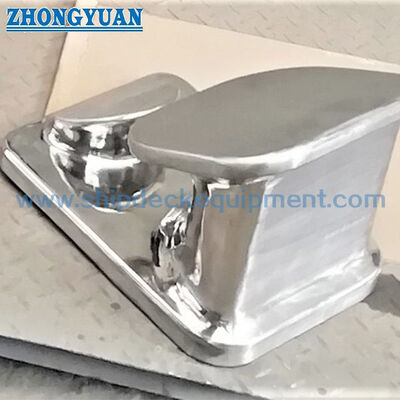

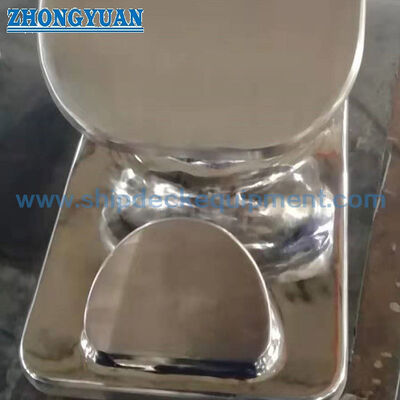

Tekening & Foto's


FAQ
V1: Hoe moeten de 6-inch en 10-inch versies worden geselecteerd?
A1: Selecteer op basis van de goedgekeurde tekening, de diameter en constructie van de sleepkabel, de MBL van de lijn, de vereiste SWL, de belastingsrichting, de beschikbare dekruimte en de funderingsopstelling. De inch-aanduiding alleen bepaalt niet de beoordeling.
V2: Geldt de 75 T SWL in elke sleeprichting?
A2: Nee. De beoordeling moet worden gekoppeld aan de goedgekeurde hoofdbelastingsrichting, de toegestane zijwaartse hoek, de volledige dekfundering, de lasdetails en de testbasis. Een andere hoek of installatie kan de structurele belasting veranderen.
V3: Wat is er normaal vereist voor ABS of andere klasse-inspectie?
A3: De scope moet vóór productie worden overeengekomen en kan een goedgekeurde tekening, materiaalcertificaat, materiaaltraceerbaarheid, NDE-procedure en rapport, load-testprocedure en resultaten, las- of funderingsdetails en het bijwonen van een surveyor omvatten.
