Het Type van ISO 13713 A het Gietende van het het Blokschip van de Staaldek Opgezette Meertros Slepende Materiaal
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan |
| Certificering: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modelnummer: | Standaard en Aangepast |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | As per quotation |
| Verpakking Details: | Pallet of aangepast |
| Levertijd: | Vanaf aanbieding |
| Betalingscondities: | TT, L/C, Enz. |
| Levering vermogen: | Stel cliëntenbehoeften tevreden |
|
Gedetailleerde informatie |
|||
| Norm: | ISO 13713-2020 | Type: | A; opgezet dek |
|---|---|---|---|
| SWL-Waaier: | 36-140T | Materialen: | Het gietende c-Mn Staal, Gietend Roestvrij staal, kan ook speciaal staal voor icebreaker leveren |
| Gewicht: | 73 aan 396kg | Oppervlaktebehandeling: | zandstralend aan S2.5 paste + één laag van epoxywinkelinleiding, Opgepoetst Roestvrij staal, beschik |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS | ||
| Markeren: | Deck-mounted mooring chock,Schiptrekkingsapparatuur Mooring Chock,ISO 13713 Mooring Chock |
||
Productomschrijving

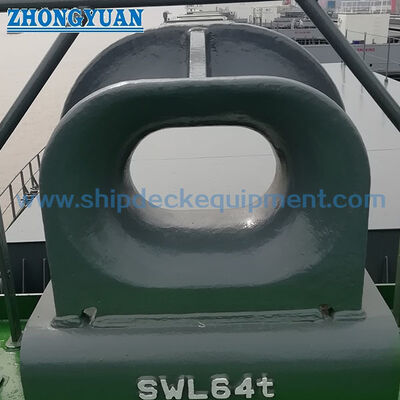

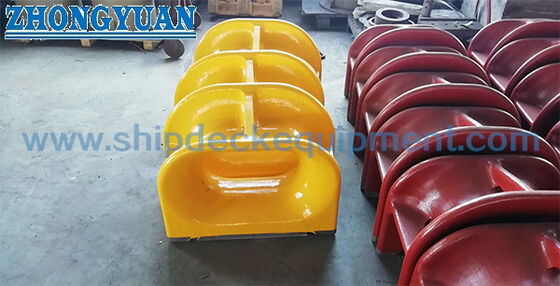

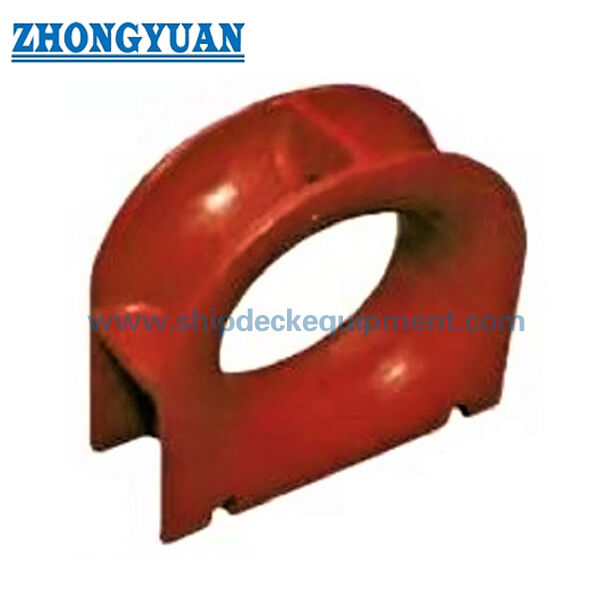

Het Type van ISO 13713 A het Gietende van het het Blokschip van de Staaldek Opgezette Meertros Slepende Materiaal
Beschrijving:
Het type A van ISO 13713 wordt het gietende blok van de staaldek opgezette meertros gemaakt volgens ISO 13713 standaard en is dat een type van de meertrosmateriaal van het schip op shipside wordt geïnstalleerd de meertroskabel van het binnenwaartse schip tot outboard te leiden. Het type A is dek opgezet blok en kan direct op hoger dek worden gelast of op de basiszitting op het hoofddek worden gelast. De meertrosblokken worden normaal goedgekeurd voor schepen die nylon of andere synthetische kabels eerder dan draadkabels overwegend de kleine buigende verhouding gebruiken (voor draadkabel zie ISO13729 blokken sloot). De treksterkte van de kabel wordt verminderd afhankelijk van de krommingsstraal door het blok overeenkomstig de richtlijnen van de kabelvervaardiging. Alle oppervlakten, met inbegrip van lassen, zullen vrij van om het even welke zichtbare gebreken of onvolmaaktheden en in contact met de kabels zijn, zullen vrij van oppervlakteruwheid of onregelmatigheden die waarschijnlijk zullen veroorzaken schade aan de kabels door schuring zijn. Het blok zou uiterlijk met anticorrosieve beschermend moeten worden met een laag bedekt eindigt.
Hoofd Technische Specificatie:
1. Norm: ISO 13713-2020
2. Type: A; Opgezet dek
3. SWL-Waaier: 36-140T;
4. Materialen: Het gietende c-Mn Staal, Gietend Roestvrij staal, kan ook speciaal staal voor icebreaker leveren.
5. Gewicht: 73 aan 396kg;
6. Oppervlaktebehandeling: zandstralend aan S2.5 paste + één laag van epoxywinkelinleiding, Opgepoetst Roestvrij staal, beschikbare oppervlaktebehandeling aan.
7. Classificatiecertificaten: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS
Hoofd Technische Parameter:
| Nominale grootte L x H |
I1 | I2 | I3 | B | H1 | H2 | R | R1 | R2 |
| 250 X 200 | 100 | 250 | 444 | 160 | 377 | 80 | 100 | 197 | 80 |
| 300 X 250 | 110 | 300 | 536 | 200 | 468 | 100 | 125 | 243 | 100 |
| 350 X 250 | 125 | 350 | 608 | 220 | 489 | 110 | 125 | 254 | 110 |
| 400 X 250 | 135 | 400 | 682 | 240 | 511 | 120 | 125 | 266 | 120 |
| 450 X 250 | 150 | 450 | 760 | 260 | 535 | 130 | 125 | 280 | 130 |
| 500 x 250A | 175 | 500 | 832 | 280 | 556 | 140 | 125 | 291 | 140 |
| 500 x 250B | 175 | 500 | 840 | 280 | 560 | 140 | 125 | 295 | 140 |
| Nominale grootte L x H |
R3 | R4 | Rs | T | T1 | De lengte a van het lassenbeen z1 |
SWL B kN |
SWL B ton |
Berekend gewicht c kg |
| 250 X 200 | 46 | 20 | 15 | 34 | 18 | 8,5 | 353 | 36 | 73 |
| 300 X 250 | 64 | 25 | 20 | 36 | 20 | 9 | 491 | 50 | 121 |
| 350 X 250 | 72 | 30 | 20 | 38 | 20 | 9,5 | 589 | 60 | 151 |
| 400 X 250 | 78 | 30 | 20 | 42 | 23 | 10,5 | 736 | 75 | 200 |
| 450 X 250 | 80 | 30 | 20 | 50 | 28 | 12,5 | 981 | 100 | 280 |
| 500 x 250A | 88 | 30 | 20 | 52 | 30 | 13 | 1128 | 115 | 338 |
| 500x 250B | 80 | 30 | 20 | 60 | 36 | 15 | 1373 | 140 | 396 |
| kan de lassenmethode worden veranderd gebaseerd op hetzelfde lassenvolume/de sterkte. B getoonde SWLs voor slechts verwijzing is. „SWL“ die op de montage duidelijk is kan afhankelijk van de daadwerkelijke lading cond1t10ns van meertroskabel in het kader van de overeenkomst tussen de gebruiker en de fabrikant worden aangepast. C het berekende gewicht (massa) is voor slechts verwijzing. |
|||||||||
Tekening van het Type van ISO 13713 A het Gietende van het het Blokschip van de Staaldek Opgezette Meertros Slepende Slepende Materiaal
