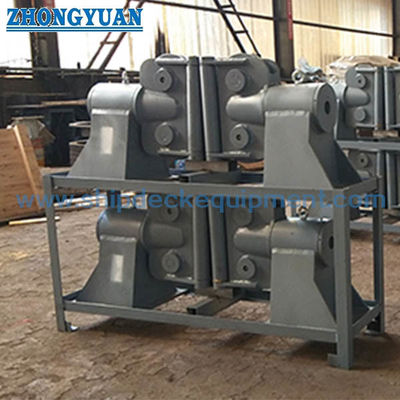

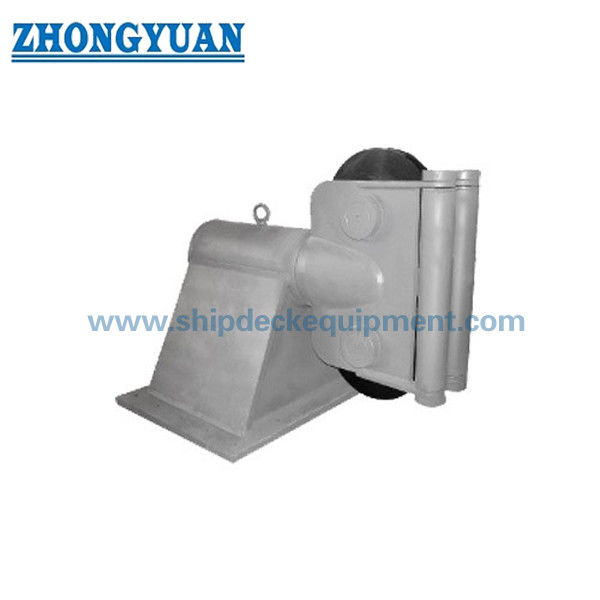

20–76 mm 360° Zwenkbare Kop Veerlei | Roterende Gietstaal Veerlei voor Scheepsafmering & Slepen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Modeltype: | 360 graden draaibare kabelgeleider | Max. Touwdiameter: | 20 mm ~ 76 mm |
|---|---|---|---|
| Breekkracht: | 32~200MT | Rotatie hoek: | Schijf 90° afwijking, draaibare kop ± 90° |
| Materialen: | C-Mn staal, zacht staal, roestvrij staal | Oppervlaktebehandeling: | zandblasing tot S2.5 + één laag epoxy-primar, gepolijst roestvrij staal, aangepaste oppervlaktebehan |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Markeren: | De Hoofdkabelleiding van de 360 Graadwartel,Wartel Hoofdkabelleiding,Het Slepende Materiaal van het 360 Graadschip |
||
Productomschrijving
2076mm 360° draaiend koppoort. Roterende gietstaalpoort voor scheepsverbinding en slepen.
Productoverzicht
De 360° draaiende kop is ontworpen voor het begeleiden en omleiden van moeren en sleeptouwen met een flexibele oriëntatie.
De draaikop maakt het mogelijk om te draaien om de veranderende loodhoeken van het touw aan te passen, waardoor wrijving wordt verminderd en de lijnuitlijning wordt verbeterd.
Het wordt veel gebruikt op sleepboten, offshoreplatforms, scheepsbouwvaartuigen en ligsystemen die dynamische touwrichtingscontrole vereisen.
Snelle specificaties
Kabeldiameter: 20 ̊76 mm → Bepaalt de toepasselijke kabelgrootte
Breuksterkte: 32 ‰ 200 MT → Toont structurele capaciteit aan
Rotatie: Schaaf 90° + Draaiend hoofd ±90° → Meerrichtingstouwgeleiding
Structuur: Draaiend hoofd + balk → Dynamische touwlijning
Materiaal: C-Mn staal / gietstaal → hoge sterkte
Oppervlak: Sa2,5 + epoxycoating → Corrosiebescherming
Toepassingsgebied: aanmeren en slepen → Dynamische touwbesturing
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Belangrijkste technische parameters
| Draad Dia. | Een | B. | H | Φ |
| 20 | 400 | 425 | 350 | 250 |
| 25 | 400 | 425 | 360 | 250 |
| 32 | 600 | 600 | 376 | 320 |
| 38 | 760 | 760 | 489 | 400 |
| 44 | 880 | 880 | 580 | 500 |
| 52 | 1120 | 1250 | 700 | 600 |
| 60 | 1120 | 1350 | 720 | 620 |
| 68 | 1210 | 1450 | 780 | 680 |
| 76 | 1250 | 1500 | 870 | 780 |
Selectiegids
Stap 1 Selecteer touwdiameter → Op basis van draadgrootte
Stap 2
De breuksterkte vertegenwoordigt de structurele capaciteit van de fairlead en moet voor een veilige selectie goed worden afgestemd op de breukbelasting van het touw.
Stap 3
Stap 4 Bevestigen van de plaats van installatie → Dek of structuur
Stap 5
Structuur
Swirl Head. Sleeve. Bracket. Pin Shaft.
Waarom een draaikop?
Laat touw toe om de richting te veranderen → Vermindert zijdelingse belasting
Verbetert de uitlijning van het touw → Vermijdt draaien en ongelijke spanning
Vermindert wrijving → Verlengt de levensduur van het touw
Het draaimechanisme is ontworpen om de zijdelingse belasting op de bundel te verminderen en ongelijke slijtage van het touw te voorkomen.
Aanpassingsattributen
360° draaibaarheid → Flexible touwrichting
Zware constructie → Geschikt voor het slepen van ladingen
Een glad oppervlak → Beschermt touw
Hoogsterke materialen → lange levensduur
Stabiel monteren van de basis → Veilige installatie
Onderzoeksgids
Vermeld de touwdiameter, de belastingvereisten, de draaihoek, de installatievoorwaarden en de certificeringseisen.
Hoe het werkt.
Het touw loopt over de bundel terwijl de draaikop draait om zich aan te passen aan de touwrichting, waardoor zijkrachten worden verminderd en een soepele werking wordt gewaarborgd.
Toepassingen
Trekkers. Offshore platforms. Mooring systemen.
Certificeringen en voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate → Zorgt voor naleving van de belangrijkste classificatiemaatschappijen
Tekening en foto's
Algemene tekeningen en productfoto's beschikbaar
Bestellen
MOQ: 1 eenheid. Levering: 30 60 dagen. Aanpassing beschikbaar.
Veelgestelde vragen
Vraag 1: Waarom draaiend fairlead gebruiken?
A: Om aan te passen aan veranderende touwrichting en zijdelingse belasting te verminderen.
V2: Hoe kies ik de maat?
A: Gebaseerd op touwdiameter en breeksterkte.
K3: Kan het volledig draaien?
A: Het draaikop laat ± 90° draaien, afhankelijk van het ontwerp.
