20–76 mm 360° Zwenkbare Kop Veerlei | Roterende Gietstaal Veerlei voor Scheepsafmering & Slepen

20-76 mm draaibare kopgeleider | Roterende gegoten stalen kabelgeleider voor het aanmeren en slepen van schepen

Productoverzicht

De 20-76 mm draadgeleider met draaibare kop is een op het dek gemonteerde kabelgeleidingsconstructie voor het aanmeren en slepen van schepen waarbij de richting van de draadkabel tijdens het gebruik kan veranderen. Een roterende kop- en schijfopstelling zorgt ervoor dat het kabelpad uitgelijnd wordt met de daadwerkelijke voorloophoek, waardoor vermijdbaar zijcontact bij de schijf wordt verminderd en een soepelere omleiding naar of weg van sleep- en afmeerapparatuur wordt ondersteund.

Dit product wordt gewoonlijk op de markt gebracht als een 360 graden draaibare kabelgeleider. De meegeleverde technische gegevens vermelden echter een schijfbeweging van 90 graden en een zwenkkopbereik van ±90 graden. Continue rotatie van 360 graden wordt daarom niet vermeld zoals bevestigd op deze pagina en moet worden geverifieerd aan de hand van de goedgekeurde overzichtstekening. Het maatbereik omvat staalkabeldiameters van 20 tot 76 mm; belastingdefinitie, modelspecifieke breuksterktewaarden, basisverbinding, dekversterking en inspectieomvang moeten voor elk project worden bevestigd.

Snelle specificaties

• Toepasselijke kabeldiameter: 20-76 mm → negen vermelde maten ondersteunen voorlopige modelselectie en tekeningvergelijking.
• Opgegeven breeksterktebereik: 32-200 MT → alleen bronterminologie; het wordt niet weergegeven als SWL, MBL, testbelasting of toegestane belasting zonder de modelspecifieke belastingstabel.
• Rotatiegegevens: schijf 90° + draaibare kop ±90° → ondersteunt veranderende kabelinvoerhoeken; continue 360° hoofdrotatie moet nog worden bevestigd.
• Hoofdafmetingen: A, B, H en Φ → gebruikt voor controle van dekruimte en coördinatie van GA-tekeningen; voor de exacte definitie van Φ is de projecttekening vereist.
• Constructie: roterende kop, schijf, as/pen, steunbeugel en montagebasis → lager- of busopstelling en rotatiestops moeten worden gespecificeerd.
• Materiaalopties: C-Mn staal / gietstaal, waarbij roestvrij staal als projectoptie wordt besproken → exacte kwaliteiten en componentconstructie moeten vóór de offerte worden bevestigd.
• Oppervlaktebehandeling: Sa 2,5 stralen + één laag epoxy shopprimer als referentiesysteem → eindcoating volgt de verfspecificatie van het schip of project.
• Installatiefocus: op het dek gemonteerd lastpad → basisverbinding, vrije ruimte rondom, ondersteunende structuur en las- of boutdetails vereisen bevestiging van de scheepswerf of het ontwerpbureau.

Belangrijkste technische parameters

Afmetingen van de hoofdpagina van de webpagina op basis van de aangeleverde gegevens. Afmetingen zijn in mm. A, B, H en Φ moeten samen met de goedgekeurde producttekening worden gelezen.

Selectie- en onderzoeksgids

Stap 1: Bevestig het touwtype en de nominale diameter. De bijgeleverde tafel wordt geïdentificeerd aan de hand van de diameter van de staalkabel; geschiktheid voor synthetisch touw of ankerketting moet afzonderlijk worden bevestigd.

Stap 2: Bevestig de belastingsbasis en geef de minimale breekkracht van het touw, de verwachte bedrijfsbelasting, de veiligheidsfactor en de sleep- of afmeerplicht op. Vraag de modelspecifieke belastingstabel aan, omdat het aangegeven 32-200 MT-assortiment niet is toegewezen aan individuele touwmaten.

Stap 3: Bevestig de benodigde touwloodenvelop. Vermeld de horizontale en verticale inloophoeken en controleer of het project een kopbeweging van ±90°, een schijfbeweging van 90° of een echte continue rotatie van 360° nodig heeft.

Stap 4: Bevestig de installatie-interface: dekpositie, voetafdruk, vastgelaste of vastgeschroefde opstelling, dekversterking, vrije ruimte rondom en relatie tot de lier, trekhaak of andere uitrusting voor het hanteren van kabels.

Stap 5: Bevestig de materiaalkwaliteit, de vereiste schijfgroef, het type lager of bus, afdichting, smeerpunten, coatingsysteem, lage temperatuurvereiste en eventuele opties van roestvrij staal of speciaal staal.

Stap 6: Geef het aantal, het scheepstype, de vereisten van het classificatiebureau, de inspectie- en certificaatomvang, GA- of installatietekening, bestemming en vereiste leverdatum op.

Structuur

Roterende kop | Gegroefde schijf | As-/penmontage | Steunbeugel | Lager- of busopstelling nog te bevestigen | Dekmontagebasis | Rotatiestop en vergrendeling nog te bevestigen

Rotatie, touwgeleiding en installatievoordelen

• De roterende kop kan veranderingen in de richting van de kabelgeleiding volgen, waardoor de zijdelingse belasting wordt verminderd die wordt veroorzaakt doordat het touw door een vaste schijfuitlijning wordt gedwongen.
• Een correct op elkaar afgestemde schijfgroef en een glad touwcontactoppervlak kunnen plaatselijke wrijving en ongelijkmatig contact verminderen; Het groefprofiel moet worden bevestigd voor de gespecificeerde staalkabelconstructie en diameter.
• De zwenk- en katrolbewegingen moeten binnen het goedgekeurde werkingsbereik vrij blijven. Rotatiestops, aangrenzende constructies en touwspeling moeten worden gecontroleerd op de opstellingstekening van het vaartuig.
• De katrolas, het lager of de bus, afdichtingen en smeerpunten zijn cruciale onderdelen voor onderhoud. Hun exacte ontwerp- en onderhoudsintervallen moeten worden bevestigd aan de hand van de goedgekeurde leverancierstekening en handleiding.
• Fairlead-belastingen worden via de montagebasis overgebracht naar de ondersteunende dekstructuur. Dekversterking en las- of boutdetails moeten worden geverifieerd door de scheepswerf of het scheepsontwerpbureau.
• Traceerbaarheid van materialen, inspectie van gietstukken of fabricage, inspectie van afmetingen, NDO, verificatie van de lading en controle van de klassen kunnen worden geregeld volgens de overeengekomen projectomvang en goedkeuringsprocedure.

Aangepaste kenmerken

• Producttype: kabelgeleider met draaibare kop → kabelgeleider in meerdere richtingen voor het aanmeren en slepen van schepen.
• Touwmaatbereik: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → selecteer volgens de meegeleverde staalkabelmaattabel en goedgekeurde tekening.
• Rotatie-indeling: schijf 90° + draaibare kop ±90° volgens meegeleverde gegevens → continue rotatie van 360° moet worden bevestigd.
• Belastingstermijn: Breeksterkte 32-200 MT zoals geleverd → exacte definitie, veiligheidsfactor en waarden per maat zijn vereist vóór de technische selectie.
• Materiaal: C-Mn staal / gietstaal → exacte kwaliteit, gietomvang en eventuele vervaardigde componenten moeten worden bevestigd.
• Oppervlaktebehandeling: Sa 2.5 stralen + epoxy shopprimer als referentie → eindcoating, DFT, kleur en bijwerksysteem volgen projectspecificatie.
• Installatie: Op het dek gemonteerd → basisverbinding en ondersteunende structuur moeten overeenkomen met de opstelling van het schip en het goedgekeurde lastpad.
• Certificaatvereiste: Beschikbaar volgens orderomvang → makercertificaat, materiaalcertificaat, klassecertificaat, NDT-rapport en getuigeninspectie moeten vóór de offerte worden overeengekomen.

Hoe het werkt

Staalkabel nadert de kabelleider → De draaibare kop draait in de richting van de veranderende kabelgeleider → De katrol draait terwijl het touw beweegt → De groef geleidt het touw terwijl het zijcontact wordt beperkt → Reactiebelastingen gaan door de as, beugel en montagebasis in de versterkte dekstructuur

Toepassingen

Sleepboten | Werkboten | Techniekschepen | Scheepssleepstations | Meerstations met wisselende kabelhoeken | Nieuwbouw- en vervangingsprojecten

Certificeringen en voordelen

Certificaten kunnen worden gerangschikt op basis van de projectvereisten, de inspectieomvang, de traceerbaarheid van materialen en de goedkeuringsprocedure van classificatiebureaus.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Testcertificaat.

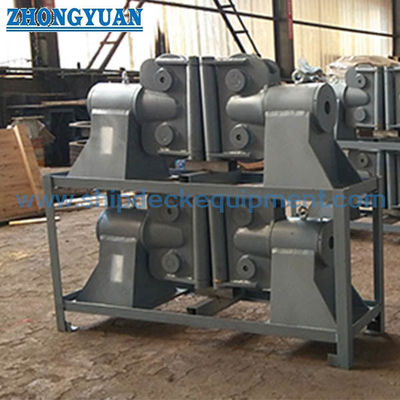

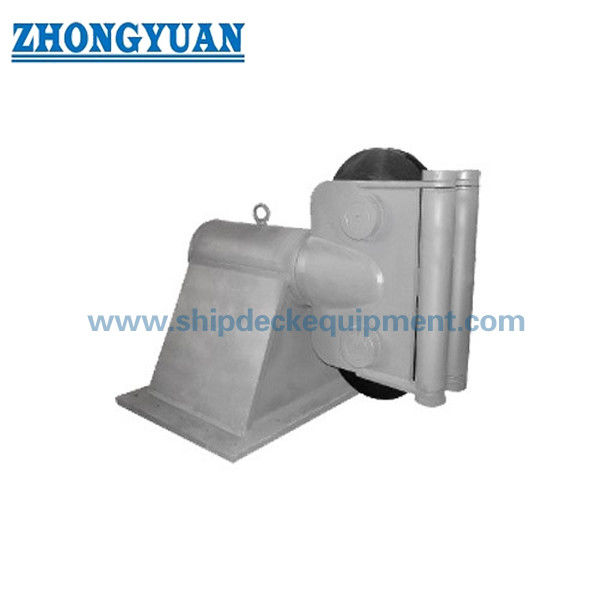

Tekening & Foto's

Veelgestelde vragen

Vraag 1: Biedt deze kabelleider een continue rotatie van 360 graden?

A1: Niet bevestigd door de aangeleverde gegevens. Het product wordt op de markt gebracht als een kabelgeleider met een draaibare kop van 360 graden, terwijl de aangegeven beweging een schijf van 90° en een draaibare kop van ±90° is. De daadwerkelijke continue rotatie, stops en werkingsbereik moeten worden bevestigd op de goedgekeurde GA-tekening.

Vraag 2: Kan het breeksterktebereik van 32-200 MT worden gebruikt als kabelgeleider-SWL?

A2: Nee. De opgegeven term is breeksterkte en er wordt geen maat-voor-maat-afbeelding of veiligheidsfactor gegeven. Het mag niet worden omgezet in SWL, touw-MBL, testbelasting of toegestane belasting zonder de berekening, belastingtabel en projectgoedkeuringsbasis van de fabrikant.

Vraag 3: Welke onderhoudsinformatie is nodig voor een kabelgeleider met draaibare kop?

A3: Bevestig de toestand van de schijfgroef, de vrije rotatie, de slijtage van de as en de pen, het type lager of bus, de toestand van de afdichting, de smeerpunten, de vetspecificatie, de rotatiestops, de basislassen of -bouten en de inspectie-intervallen. Deze details moeten worden opgenomen in de goedgekeurde handleiding of het projectgegevensblad.

Bestellen

MOQ: 1 eenheid | Levering: 30–60 dagen | Maatwerk beschikbaar

Veelgestelde vragen

Vraag 1: Waarom een ​​draaibare kabelgeleider gebruiken?
A: Om de veranderende kabelrichting op te vangen en de zijbelasting te verminderen.

Q2: Hoe de maat selecteren?
A: Gebaseerd op touwdiameter en breeksterkte.

Vraag 3: Kan het volledig draaien?
A: De draaibare kop maakt een rotatie van ±90° mogelijk, afhankelijk van het ontwerp.
